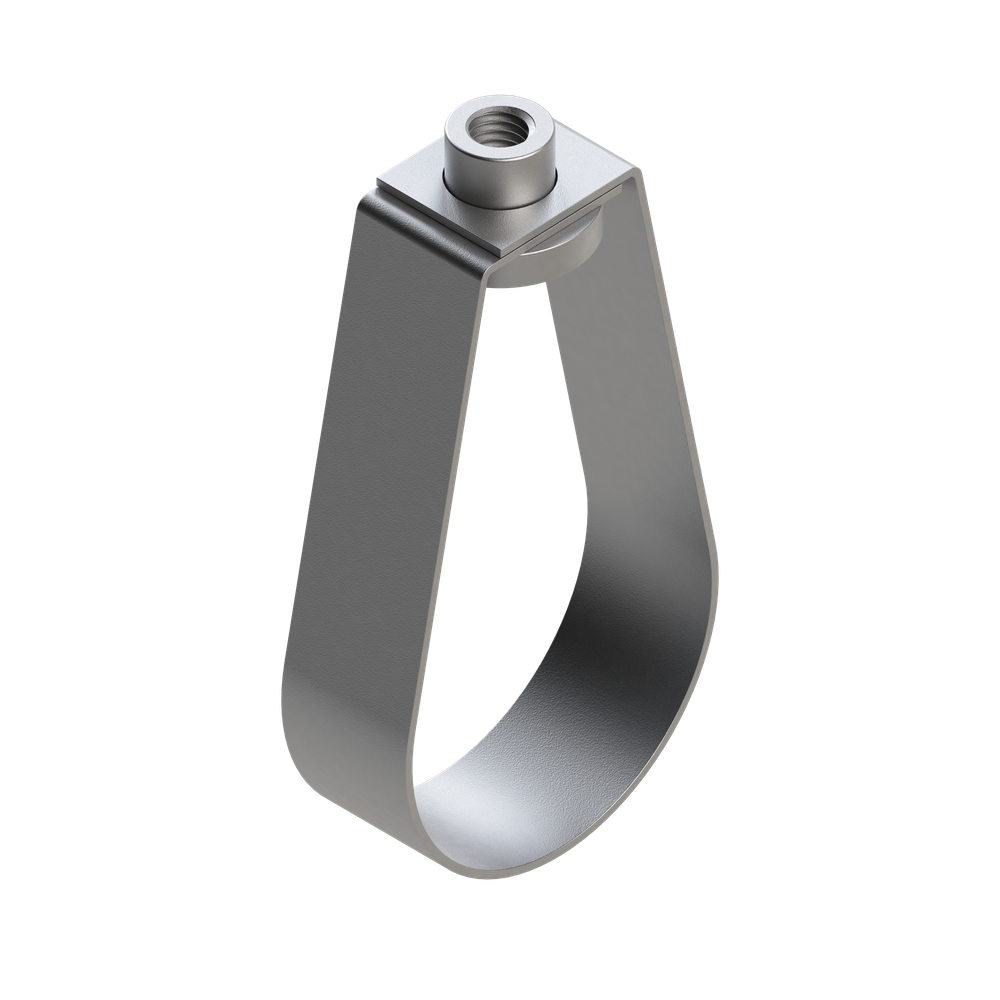

Хомут спринклерный с гайкой TS TC. Купить
![Хомут спринклерный с гайкой TS TC]()

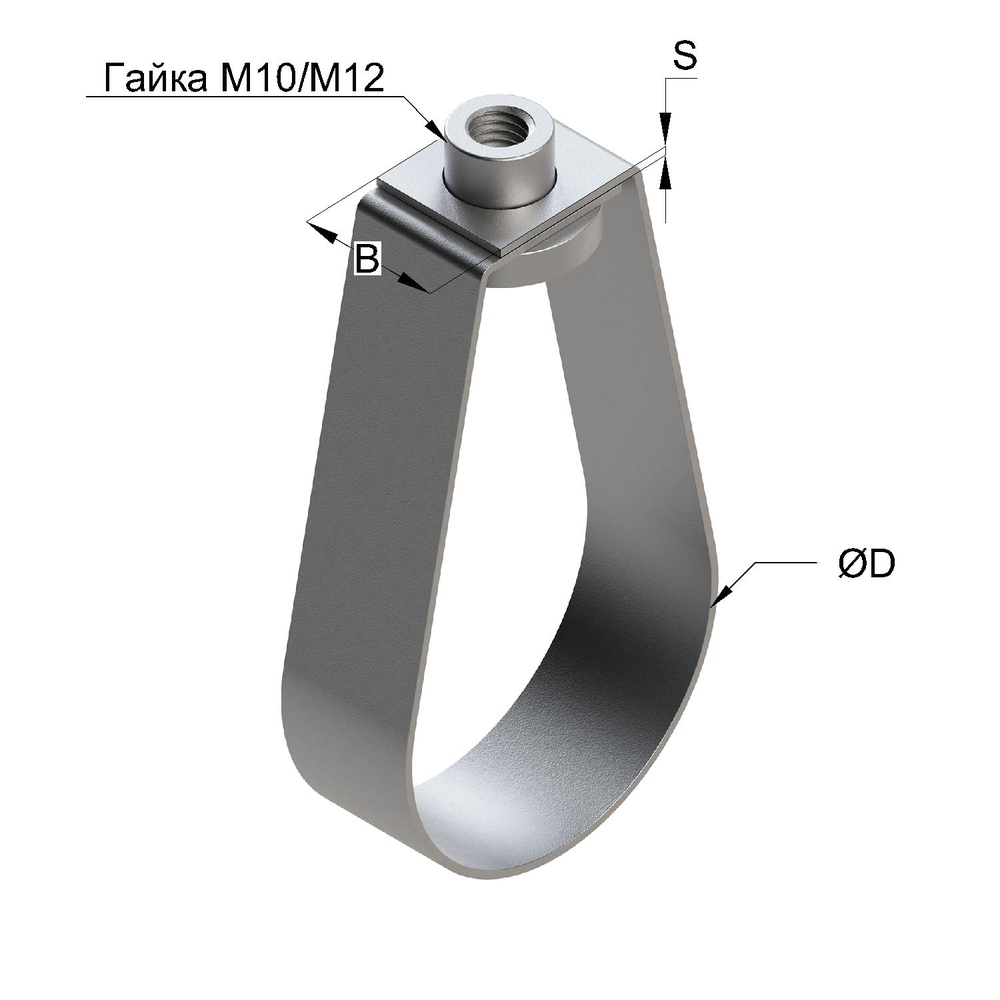

Хомут спринклерный с гайкой TS TC ![Чертеж Хомут спринклерный с гайкой TS TC]()

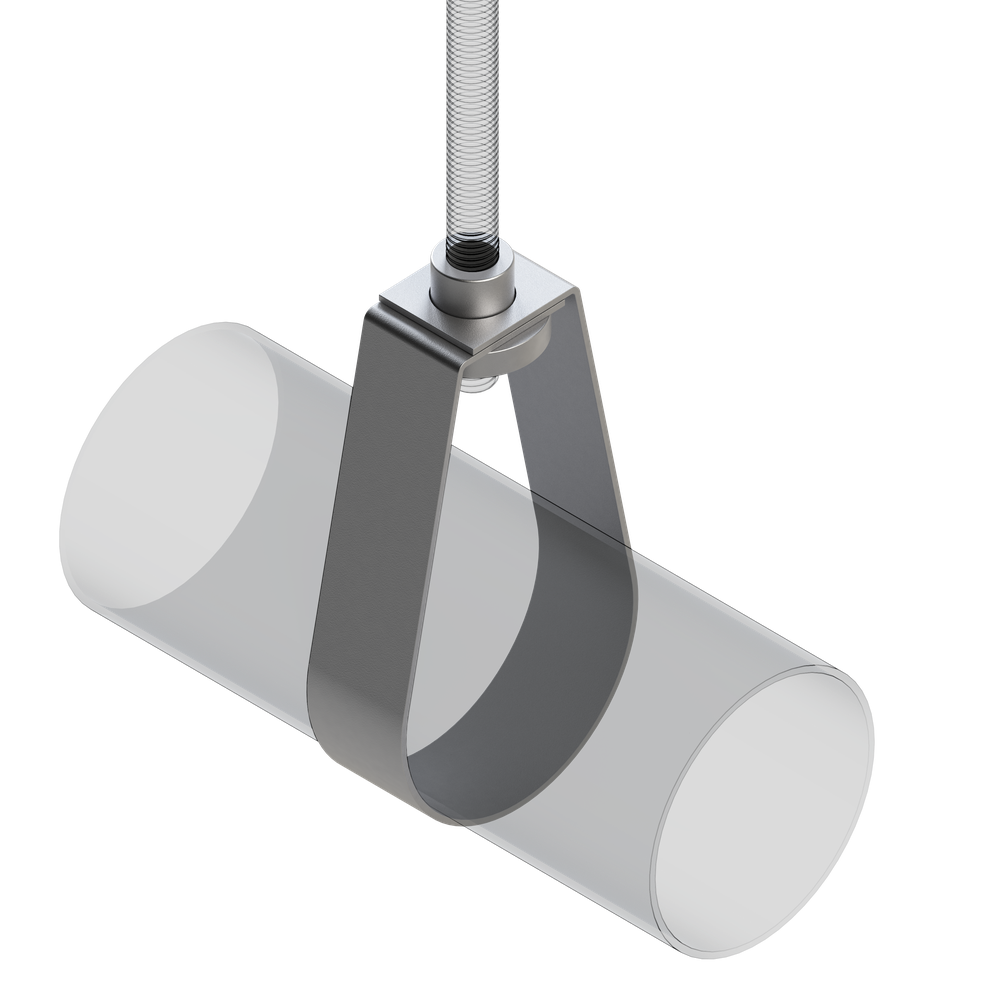

Чертеж Хомут спринклерный с гайкой TS TC ![Применение Хомут спринклерный с гайкой TS TC]()
Применение Хомут спринклерный с гайкой TS TC ![Применение Хомут спринклерный с гайкой TS TC]()
Применение Хомут спринклерный с гайкой TS TC ![Применение Хомут спринклерный с гайкой TS TC]()
Применение Хомут спринклерный с гайкой TS TC ![Применение Хомут спринклерный с гайкой TS TC]()
Применение Хомут спринклерный с гайкой TS TC
Хомут спринклерный с гайкой TS TC (петлевой/каплевидный) для спринклерных систем
Как заказать?
Отправить запросОтдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Спринклерный хомут – это высокопрочный хомут каплевидной формы, предназначенный для свободного горизонтального подвешивания труб в системе автоматического пожаротушения. Данные хомуты обеспечивают надежную фиксацию трубопровода на заданной высоте. Хомуты выпускаются в соответствии с существующими диаметрами труб и комплектуются резьбовой регулировочной гайкой — втулкой.Хомуты применяются для упрощения монтажа труб и их дальнейшего обслуживания в системах пожаротушения, обеспечивая надежность крепления и безопасность в эксплуатации.
Материал:
Сталь DX51D (1.0226) в соответствии с DIN EN 10327 (ГОСТ 52246 — 2004)
Антикоррозионное цинковое гальваническое покрытие 15-18 мкм
Антикоррозионное цинковое гальваническое покрытие 15-18 мкм
| Наименование, маркировка, типоразмер изделия | D | D, мм | BxS | Гайка | Артикул |
| TS TC 1/2" (18-25) М10 22x1,5F | 1/2" | 18-25 | 22x1,5 | М10 | 9430001 |
| TS TC 3/4" (25-28) М10 22x1,5F | 3/4" | 25-28 | 22x1,5 | М10 | 9430002 |
| TS TC 1" (32-35) М10 22x1,5F | 1" | 32-35 | 22x1,5 | М10 | 9430003 |
| TS TC 1¼" (40-45) М10 22x1,5F | 1 1/4" | 40-45 | 22x1,5 | М10 | 9430004 |
| TS TC 1½" (45-51) М10 22x1,5F | 1 1/2" | 45-51 | 22x1,5 | М10 | 9430005 |
| TS TC 2" (57-66) М10 22x1,5F | 2" | 57-66 | 22x1,5 | М10 | 9430006 |
| TS TC 2½" (70-78) М10 25x2,5F | 2 1/2" | 70-78 | 25x2,5 | М10 | 9430007 |
| TS TC 3" (83-92) М10 25x2,5F | 3" | 83-92 | 25x2,5 | М10 | 9430008 |
| TS TC 4" (106-114) М10 25x2,5F | 4" | 106-114 | 25x2,5 | М10 | 9430009 |
| TS TC 5" (133-140) М12 25x2,5F | 5" | 133-140 | 25x2,5 | М10 | 9430010 |
| TS TC 6" (159-165) М12 30x3F | 6" | 159-165 | 30x3 | М12 | 9430011 |
| TS TC 7" (194-204) М12 30х3F | 7" | 194-204 | 30x3 | М12 | 9430012 |
| TS TC 8" (218-222) М12 30x3F | 8" | 218-222 | 30x3 | М12 | 9430013 |
Монтаж Хомут спринклерный с гайкой TS TC
- Монтаж спринклерных хомутов осуществляется непосредственно к несущему основанию из бетона (плита перекрытия) зданий и сооружений при помощи резьбовых шпилек.
- Монтаж спринклерных хомутов к несущему основанию из металлоконструкций с помощью переходных крепёжных элементов для металлоконструкций (опорных пластин, скоб, кронштейнов).
Преимущества Хомут спринклерный с гайкой TS TC
- Увеличение вариативности монтажных и эксплуатационных возможностей при совместном использовании с переходными элементами для присоединения к основанию из металлического профиля
- Удобство регулировки как во время, так и после установки, позволяет точно настраивать хомут под нужные параметры даже после завершения монтажа
- Простой и быстрый монтаж благодаря одноэлементному исполнению хомута и неразъемной форме, что значительно ускоряет процесс установки и снижает трудозатраты
- Соответствует пожаротехническим требованиям по огнестойкости конструкций, что делает хомуты безопасными для использования в условиях повышенных требований к огнеупорности
- Универсальная резьбовая гайка-втулка под шпильку, подходящая для разных диаметров, что увеличивает совместимость с разнообразными монтажными системами
