Хомут составной с виброгасителем для стандартных нагрузок PI-SD. Купить

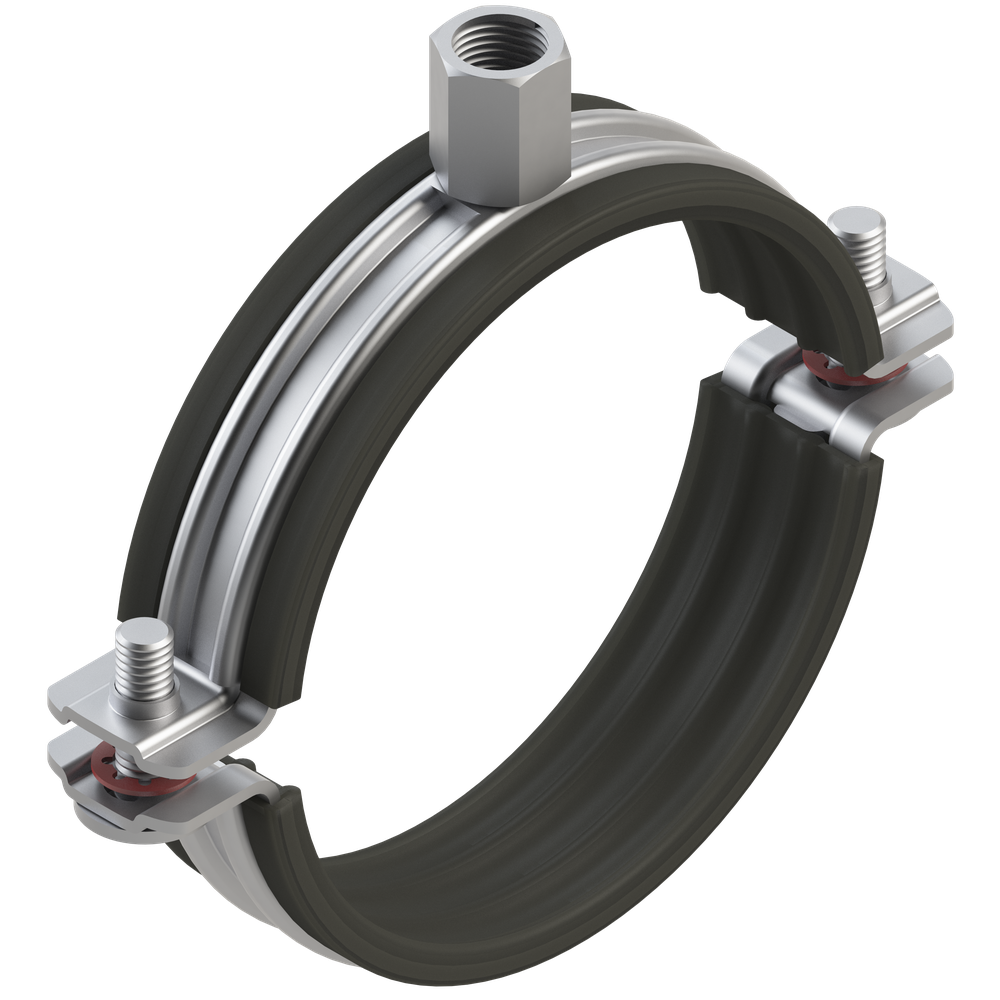

![Хомут составной с виброгасителем для стандартных нагрузок PI-SD]()
Хомут составной с виброгасителем для стандартных нагрузок PI-SD ![Чертеж Хомут составной с виброгасителем для стандартных нагрузок PI-SD]()

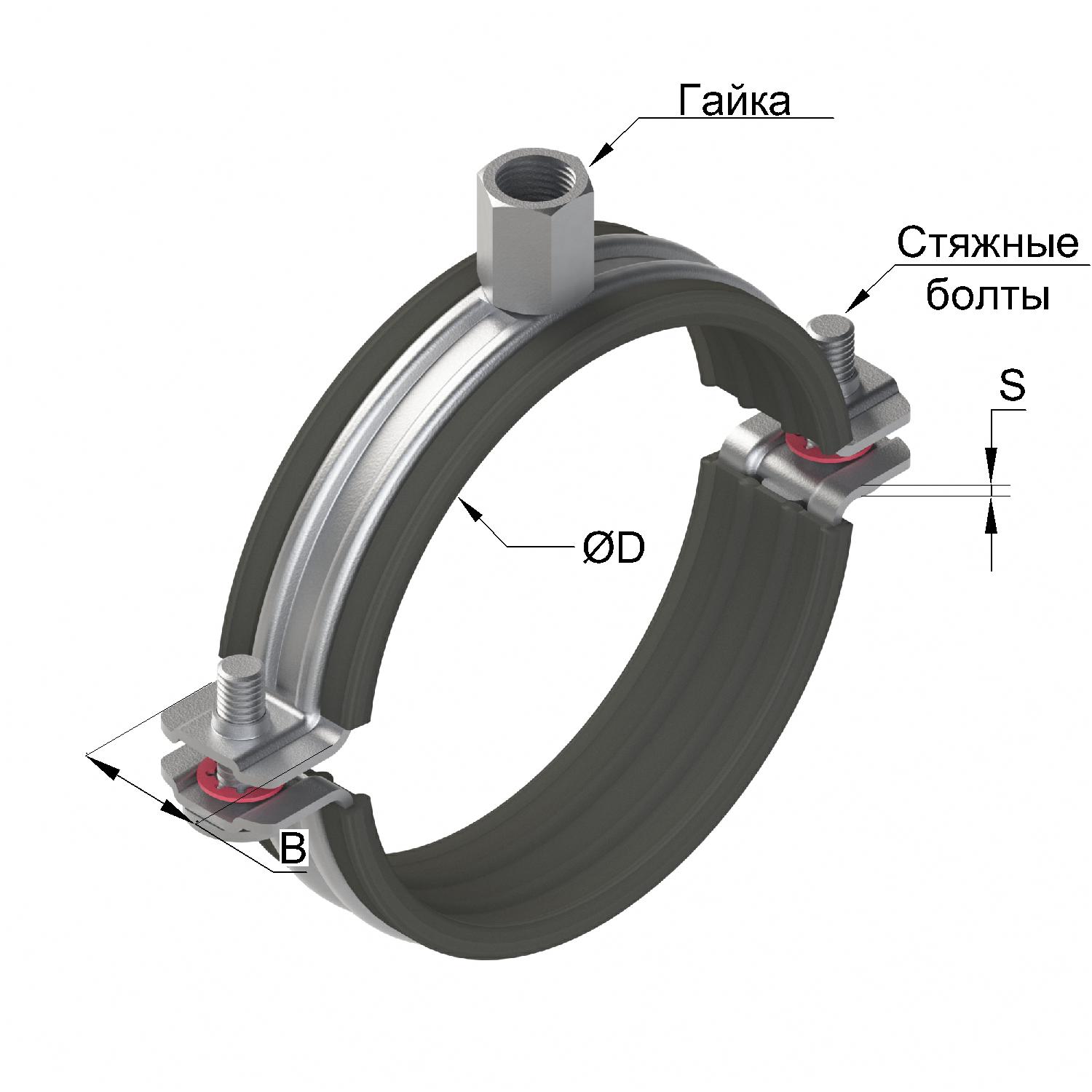

Чертеж Хомут составной с виброгасителем для стандартных нагрузок PI-SD ![Применение Хомут составной с виброгасителем для стандартных нагрузок PI-SD]()

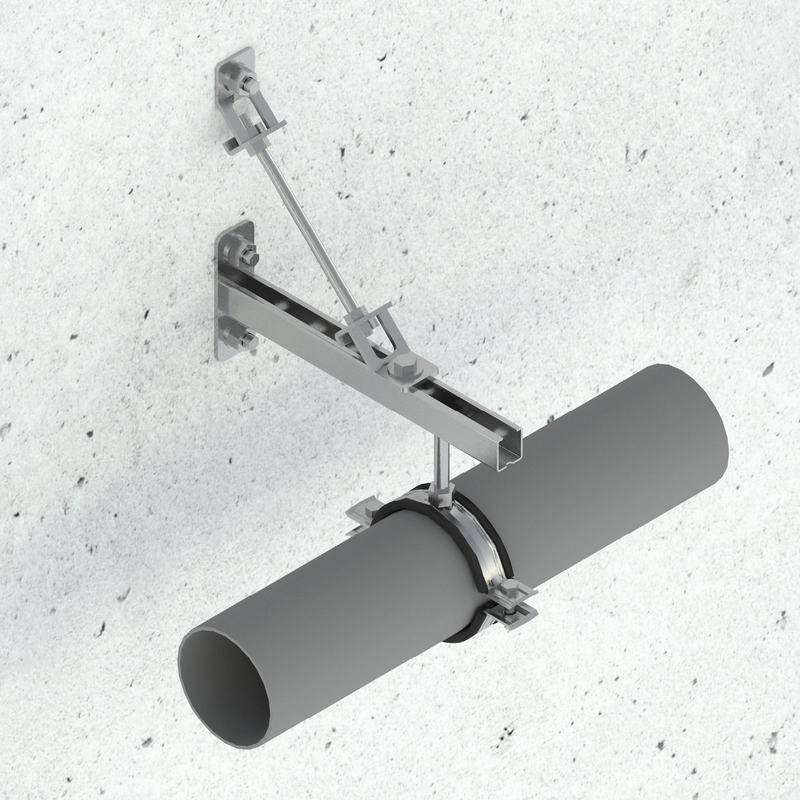

Применение Хомут составной с виброгасителем для стандартных нагрузок PI-SD
Хомут составной с виброгасителем для стандартных нагрузок PI-SD
Как заказать?
Отправить запросОтдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Хомут для монтажа труб диаметром до 8". Предназначен для лучевой разводки систем отопления, горячего и холодного водоснабжения, бытовой и ливневой канализации, а также газопроводных труб в общественных и промышленных зданиях.Материал:
Состав материала: сталь по EN 10130
Покрытие: гальваническое покрытие цинком
Изолирующий материал: EPDM без хлора, устойчив к старению
Звукоизолирующие свойства: по DIN 4109
Твердость звукоизоляции: 55±5 Ед. по Шору шкала А
Уменьшение шума: до 16дБ(А)
Температура эксплуатации: от -40С до +100С
Покрытие: гальваническое покрытие цинком
Изолирующий материал: EPDM без хлора, устойчив к старению
Звукоизолирующие свойства: по DIN 4109
Твердость звукоизоляции: 55±5 Ед. по Шору шкала А
Уменьшение шума: до 16дБ(А)
Температура эксплуатации: от -40С до +100С
| Наименование, маркировка, типоразмер изделия | Размер (BxS), мм | Гайка | Стяжные болты | Момент затяжки, Нм | Раз-ая нагрузка, Fразр, кН | Рек-ая нагрузка, Fрек, кН | Артикул |
| PI-SD 1/8" (8-11) | 20х1 | М8/М10 | М5 | 2 | 6,1 | 0,75 | 9404121 |
| PI-SD 1/4" (12-14) | 20х1 | М8/М10 | М5 | 2 | 6,1 | 0,75 | 9404120 |
| PI-SD 3/8" (15-19) | 20х1 | М8/М10 | М5 | 2 | 6,1 | 0,75 | 9404115 |
| PI-SD 1/2" (20-23) | 20х1 | М8/М10 | М5 | 2 | 6,1 | 0,75 | 9404103 |
| PI-SD 3/4" (24-28) | 20х1 | М8/М10 | М5 | 2 | 6,1 | 0,75 | 9404104 |
| PI-SD 1" (31-35) | 20х1 | М8/М10 | М5 | 2 | 6,1 | 0,75 | 9404105 |
| PI-SD 1¼" (38-43) | 20х1 | М8/М10 | М5 | 2 | 6,1 | 0,75 | 9404106 |
| PI-SD 1½" (48-51) | 20х1 | М8/М10 | М5 | 2 | 6,1 | 0,75 | 9404107 |
| PI-SD 2" (57-63) | 20х1,2 | М8/М10 | М6 | 2 | 6,9 | 0,95 | 9404108 |
| PI-SD 2¼" (63-67) | 20х1,2 | М8/М10 | М6 | 2 | 6,9 | 1,2 | 9404116 |
| PI-SD 2½" (74-80) | 20х1,2 | М8/М10 | М6 | 2 | 6,9 | 1,2 | 9404109 |
| PI-SD 3" (83-91) | 25х1,5 | М8/М10 | М6 | 2 | 6,9 | 1,2 | 9404110 |
| PI-SD 3½" (101-106) | 25х1,5 | М8/М10 | М6 | 2 | 6,9 | 1,2 | 9404117 |
| PI-SD 4" (108-114) | 25х1,5 | М8/М10 | М6 | 2 | 10,25 | 1,5 | 9404111 |
| PI-SD 5" (136-142) | 25х2 | М8/М10 | М6 | 2 | 10,25 | 1,5 | 9404112 |
| PI-SD 5½" (159-163) | 25х2 | М8/М10 | М6 | 2 | 10,25 | 1,5 | 9404118 |
| PI-SD 6" (165-169) | 25х2 | М8/М10 | М6 | 2 | 10,25 | 1,5 | 9404113 |
| PI-SD 7" (193-200) | 25х2 | М8/М10 | М6 | 2 | 10,25 | 1,5 | 9404119 |
| PI-SD 8" (216-220) | 25х2 | М8/М10 | М6 | 2 | 10,25 | 1,5 | 9404114 |
Преимущества Хомут составной с виброгасителем для стандартных нагрузок PI-SD
- Двухэлементный хомут из высокопрочной стали, усиленный ребрами жесткости по всей длине, что обеспечивает повышенную прочность и долговечность конструкции
- Комбинированная соединительная гайка с резьбой М8/М10 позволяет оптимизировать монтаж и обеспечить надежное соединение
- Удобные для работы винты с ниспадающей шайбой, обеспечивающие легкость в регулировке хомута по трубе
- Валикообразный профиль изолирующей вставки, обеспечивающий плотное прилегание по всему периметру трубы, уменьшающий площадь контакта и снижающий передачу вибрации, что улучшает эксплуатационные характеристики системы
Усиленные ребра жесткости
Комбинированная соединительная гайка М8/М10
Соединительный винт с ниспадающей шайбой
Валикообразный профиль изолирующей вставки
