Хомут U-образный TUB L. Купить
![Хомут U-образный TUB L]()
Хомут U-образный TUB L ![Чертеж Хомут U-образный TUB L]()
Чертеж Хомут U-образный TUB L ![Применение Хомут U-образный TUB L]()

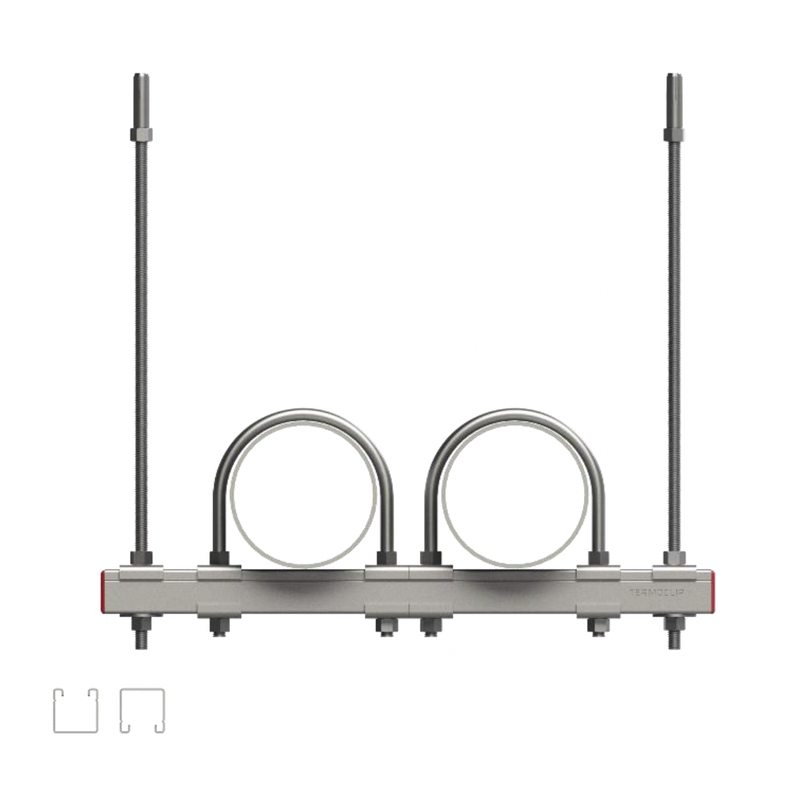

Применение Хомут U-образный TUB L ![Применение Хомут U-образный TUB L]()

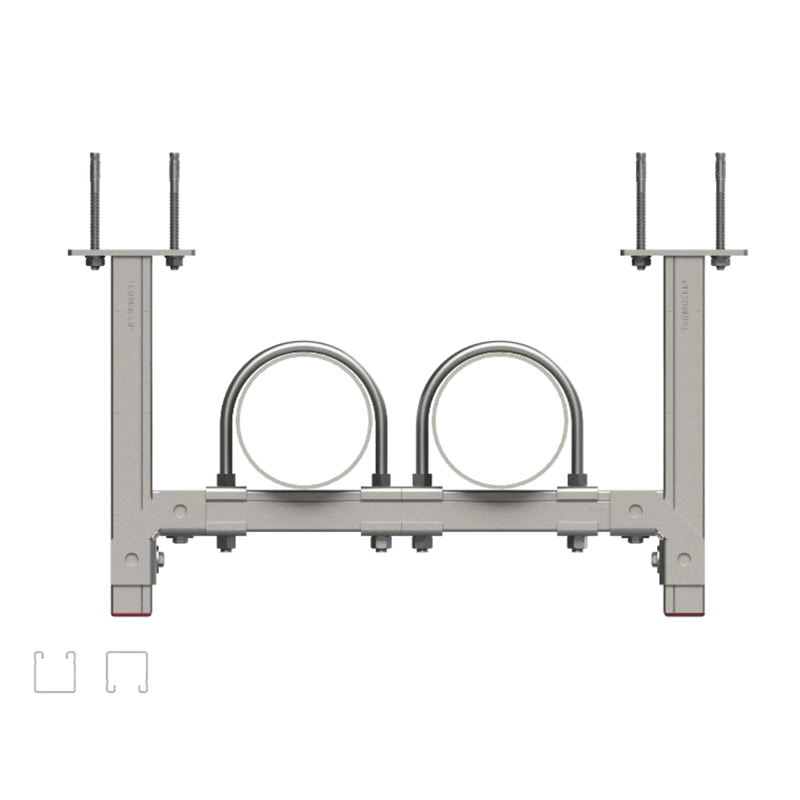

Применение Хомут U-образный TUB L ![Применение Хомут U-образный TUB L]()
Применение Хомут U-образный TUB L ![Применение Хомут U-образный TUB L]()
Применение Хомут U-образный TUB L ![Применение Хомут U-образный TUB L]()
Применение Хомут U-образный TUB L
Хомут U-образный TUB L
Как заказать?
Отправить запросОтдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Хомут U-образный TUB L применяется для установки одиночных трубопроводов методом сквозного монтажа. Подходит для протяжки труб с нижней, боковой или верхней ориентацией относительно несущего профиля. Используется для крепления трубопроводов к несущим монтажными профилям или консолям. Подходит для протяжки труб с нижней, боковой или верхней ориентацией относительно несущего профиля. Хомут из горячеоцинкованной стали устойчив к агрессивным средам: условия высокой влажности, промышленных выбросов и воздействия химических реагентов.Материал:
Материал: СТ235JR (СТ3), класса прочности 5,8 и с полем допуска 6g
Покрытие: гальваническое покрытие цинком, Hdg
Метрическая резьба
Покрытие: гальваническое покрытие цинком, Hdg
Метрическая резьба
| Наименование, маркировка, типоразмер изделия | Диаметр трубы | L | d | A ± 1 мм | H ± 1 мм | Артикул |
|---|---|---|---|---|---|---|
| TUB L (20-27) M8 | 20-27 | 60 | М8 | 34 | 92 | 9403069 |
| TUB L (26-34) M8 | 26-34 | 60 | М8 | 41 | 100 | 9403072 |
| TUB L (33-42) M8 | 33-42 | 60 | М8 | 49 | 107 | 9403071 |
| TUB L (43-51) M8 | 43-51 | 70 | М8 | 58 | 115 | 9403070 |
| TUB L (51-60) M8 | 51-60 | 70 | М8 | 67 | 125 | 9403073 |
| TUB L (60-64) M10 | 60-64 | 70 | М8 | 71 | 140 | 9403074 |
| TUB L (73-80) M10 | 73-80 | 80 | М10 | 89 | 155 | 9403075 |
| TUB L (88-95) M10 | 88-95 | 80 | М10 | 104 | 170 | 9403076 |
| TUB L (110-125) M12 | 110-120 | 85 | М12 | 131 | 203 | 9403077 |
| TUB L (120-130) M12 | 120-130 | 85 | М12 | 141 | 213 | 9403078 |
| TUB L (131-140) M12 | 131-140 | 85 | М12 | 151 | 224 | 9403079 |
| TUB L (160-175) M12 | 160-175 | 85 | М12 | 186 | 248 | 9403080 |
| TUB L (175-182) M12 | 170-182 | 85 | М12 | 193 | 263 | 9403081 |
| TUB L (195-205) M12 | 195-205 | 85 | М12 | 216 | 293 | 9403082 |
| TUB L (220-225) M12* | 220-225 | 85 | М12 | 236 | 305 | 9403083 |
| TUB L (245-252) M12* | 245-252 | 85 | М12 | 263 | 335 | 9403084 |
| TUB L (273-282) M12* | 273-282 | 85 | М12 | 293 | 365 | 9403085 |
| TUB L (318-324) M12* | 318-324 | 85 | М12 | 335 | 407 | 9403086 |
| TUB L (345-357) M12* | 345-357 | 85 | М12 | 368 | 440 | 9403087 |
| TUB L (20-27) M8 Hdg | 20-27 | 60 | М8 | 34 | 92 | 9403163 |
| TUB L (26-34) M8 Hdg | 26-34 | 60 | М8 | 41 | 100 | 9403166 |
| TUB L (33-42) M8 Hdg | 33-42 | 60 | М8 | 49 | 107 | 9403165 |
| TUB L (43-51) M8 Hdg | 43-51 | 70 | М8 | 58 | 115 | 9403164 |
| TUB L (51-60) M8 Hdg | 51-60 | 70 | М8 | 67 | 125 | 9403167 |
| TUB L (60-64) M10 Hdg | 60-64 | 70 | М8 | 71 | 140 | 9403168 |
| TUB L (73-80) M10 Hdg | 73-80 | 80 | М10 | 89 | 155 | 9403169 |
| TUB L (88-95) M10 Hdg | 88-95 | 80 | М10 | 104 | 170 | 9403170 |
| TUB L (110-125) M12 Hdg | 110-120 | 85 | М12 | 131 | 203 | 9403171 |
| TUB L (120-130) M12 Hdg | 120-130 | 85 | М12 | 141 | 213 | 9403172 |
| TUB L (131-140) M12 Hdg | 131-140 | 85 | М12 | 151 | 224 | 9403173 |
| TUB L (160-175) M12 Hdg | 160-175 | 85 | М12 | 186 | 248 | 9403174 |
| TUB L (175-182) M12 Hdg | 170-182 | 85 | М12 | 193 | 263 | 9403175 |
| TUB L (195-205) M12 Hdg | 195-205 | 85 | М12 | 216 | 293 | 9403176 |
| TUB L (220-225) M12 Hdg* | 220-225 | 85 | М12 | 236 | 305 | 9403177 |
| TUB L (245-252) M12 Hdg* | 245-252 | 85 | М12 | 263 | 335 | 9403178 |
| TUB L (273-282) M12 Hdg* | 273-282 | 85 | М12 | 293 | 365 | 9403179 |
| TUB L (318-324) M12 Hdg* | 318-324 | 85 | М12 | 335 | 407 | 9403180 |
| TUB L (345-357) M12 Hdg* | 345-357 | 85 | М12 | 368 | 440 | 9403181 |
Монтаж Хомут U-образный TUB L
- Применяется для закрепления тяжелых круглых труб по несущему основанию, выполненному из профиля или консолей.
- Может использоваться при монтаже антенн, соответствующего сечения.
- Может применяться как скоба соединитель при необходимости соединения элементов монтажных систем с металлоконструкциями.
Преимущества Хомут U-образный TUB L
- Надежное крепление с возможностью небольшого регулирования по высоте за счет наличия резьбы и возможности использования совместно с подкладными регулировочными пластинами
- Высокие механические характеристики материала U-образного хомута, по отношению к хомутам трубным стандартного назначения, что обеспечивает повышенную прочность и устойчивость к нагрузкам
- Удобство, простота и надежность крепления, а также возможность свободного перемещения трубопроводов, что упрощает монтаж и эксплуатацию системы
- Одобрен для применения в спринклерных системах пожаротушения
- Используется для крепления неизолированных трубопроводов, что упрощает монтаж и снижает затраты на установку
Гальваническое покрытие цинком
Сталь классом прочности 5.8
Метрическая резьба
