Опора трубная TPF 2-2. Купить

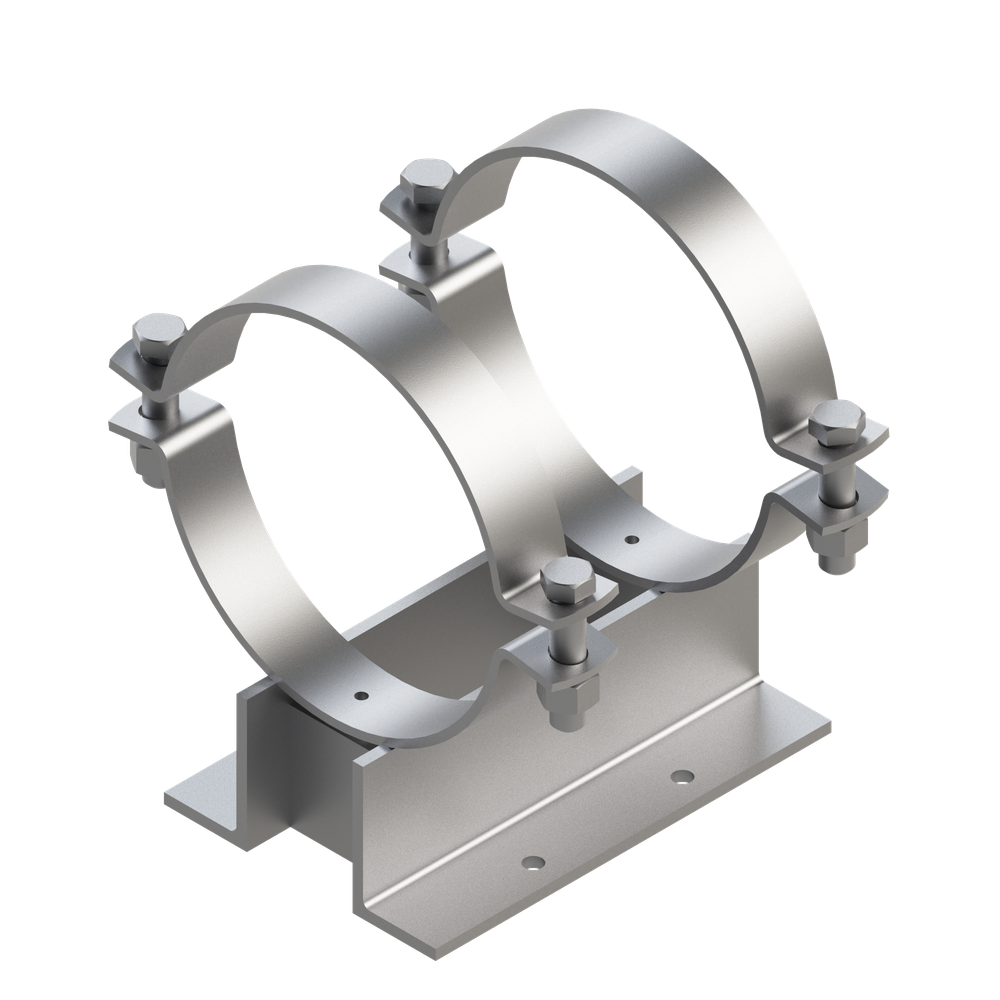

![Опора трубная TPF 2-2]()
Опора трубная TPF 2-2 ![Чертеж Опора трубная TPF 2-2]()

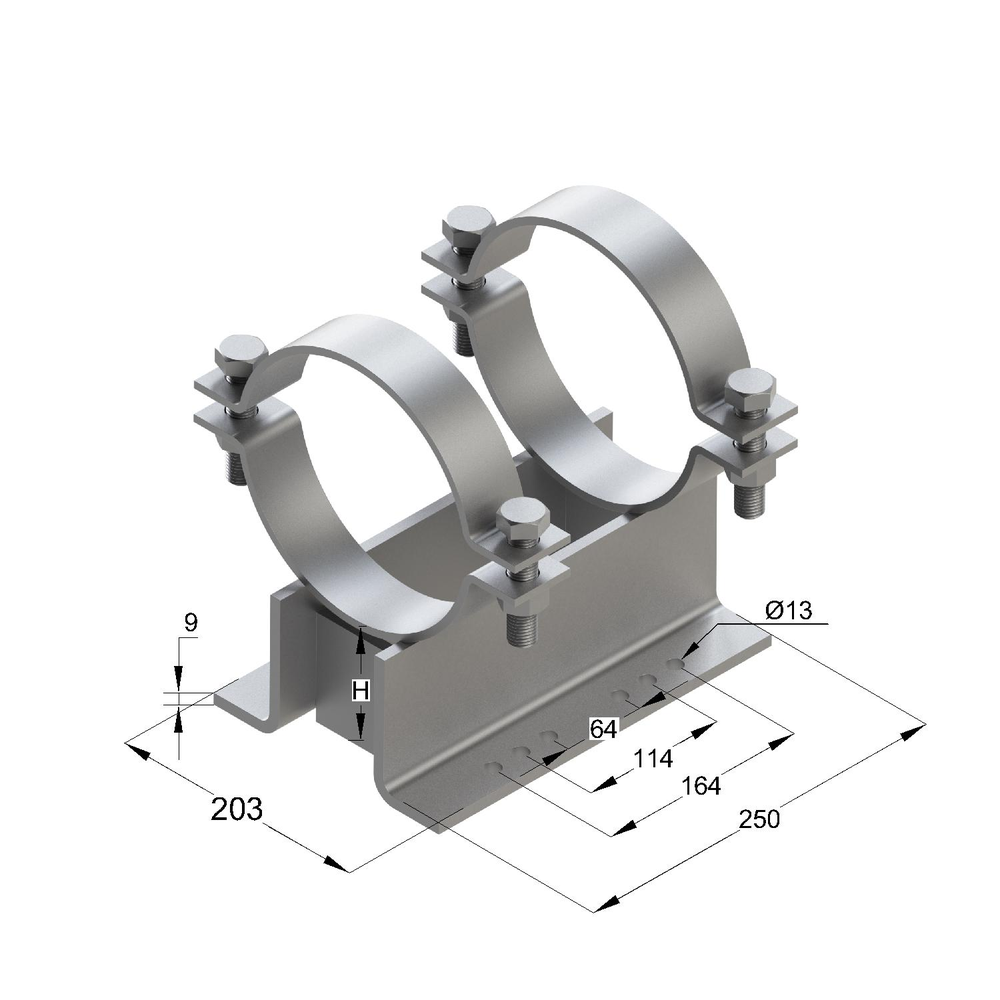

Чертеж Опора трубная TPF 2-2 ![Применение Опора трубная TPF 2-2]()

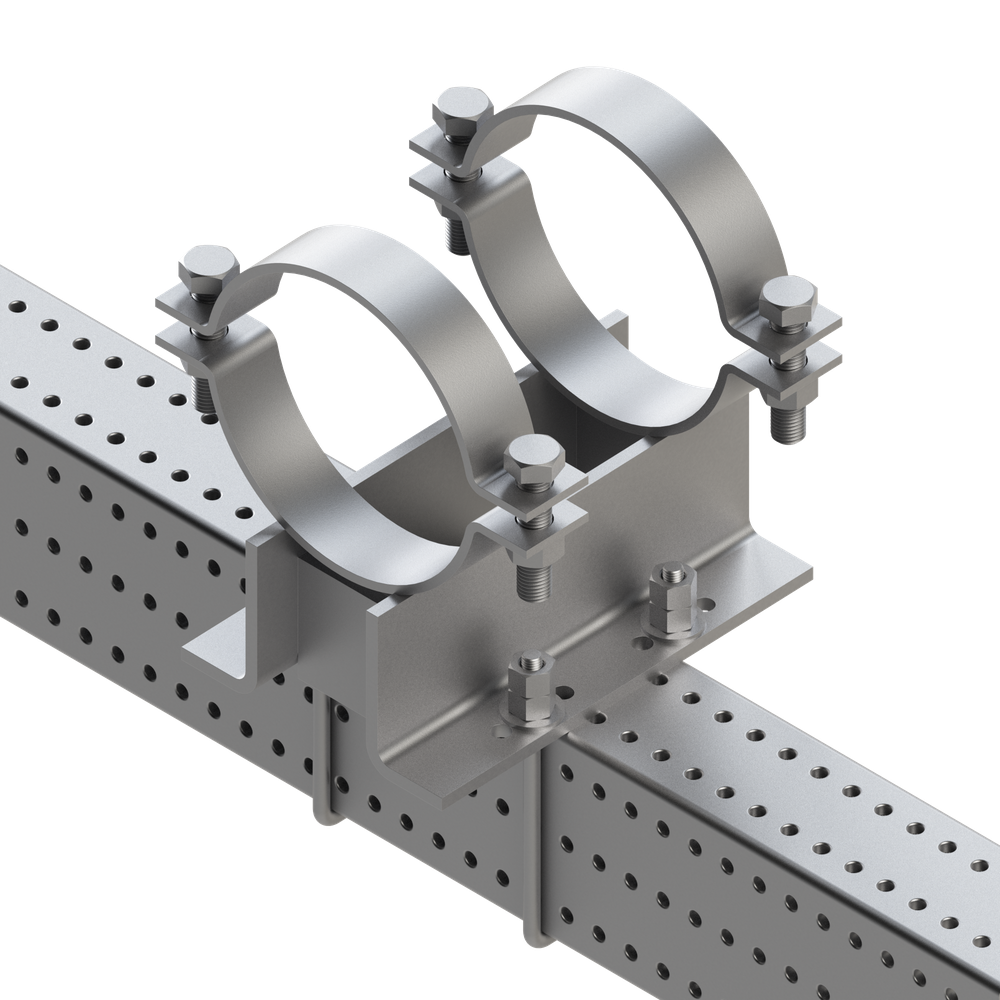

Применение Опора трубная TPF 2-2
Опора трубная TPF 2-2
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Создание подвижных и неподвижных опор при креплении магистральных трубопроводных систем теплоснабжения, отопления, горячего и холодного водоснабжения.Материал:
Материал: СТ235JR (СТ3)
Покрытие: гальваническое покрытие цинком; Hdg.
Покрытие: гальваническое покрытие цинком; Hdg.
| Наименование, маркировка, типоразмер изделия | Размер (BxS), мм | Стяжные болты | Fx, кН | Fy, кН | Fz, кН | H | Артикул |
| TPF2/2 300х205 H106 9F 162-170 50х6F | 50x6 | 20х90 | 4 | 4 | 12 | 106 | 9415089 |
| TPF2/2 300х205 H106 9F 192-200 50х6F | 50x6 | 20х90 | 4 | 4 | 12 | 106 | 9415090 |
| TPF2/2 300х205 H106 9F 213-221 50х6F | 50x6 | 20х90 | 4 | 4 | 12 | 106 | 9415091 |
| TPF2/2 300х205 H106 9F 242-250 50х6F | 50x6 | 20х90 | 5 | 5 | 15 | 106 | 9415092 |
| TPF2/2 300х205 H106 9F 267-275 50х6F | 50x6 | 20х90 | 5 | 5 | 15 | 106 | 9415093 |
| TPF2/2 300х205 H106 9F 318-326 50х6F | 50x6 | 20х90 | 5,3 | 5,3 | 16 | 106 | 9415094 |
| TPF2/2 300х220 H140 9F 162-170 50х6F | 50x6 | 20х90 | 4 | 4 | 12 | 140 | 9415095 |
| TPF2/2 300х220 H140 9F 192-200 50х6F | 50x6 | 20х90 | 4 | 4 | 12 | 140 | 9415096 |
| TPF2/2 300х220 H140 9F213-221 50х6F | 50x6 | 20х90 | 4 | 4 | 12 | 140 | 9415097 |
| TPF2/2 300х220 H140 9F 242-250 50х6F | 50x6 | 20х90 | 5 | 5 | 15 | 140 | 9415098 |
| TPF2/2 300х220 H140 9F 267-275 50х6F | 50x6 | 20х90 | 5 | 5 | 15 | 140 | 9415099 |
| TPF2/2 300х220 H140 9F 318-326 50х6F | 50x6 | 20х90 | 5,3 | 5,3 | 16 | 140 | 9415100 |
| TPF2/2 300х205 H106 9F 162-170 50х6F Hdg | 50x6 | 20х90 | 4 | 4 | 12 | 106 | 9415119 |
| TPF2/2 300х205 H106 9F 192-200 50х6F Hdg | 50x6 | 20х90 | 4 | 4 | 12 | 106 | 9415120 |
| TPF2/2 300х205 H106 9F 213-221 50х6F Hdg | 50x6 | 20х90 | 4 | 4 | 12 | 106 | 9415121 |
| TPF2/2 300х205 H106 9F 242-250 50х6F Hdg | 50x6 | 20х90 | 5 | 5 | 15 | 106 | 9415122 |
| TPF2/2 300х205 H106 9F 267-275 50х6F Hdg | 50x6 | 20х90 | 5 | 5 | 15 | 106 | 9415123 |
| TPF2/2 300х205 H106 9F 318-326 50х6F Hdg | 50x6 | 20х90 | 5,3 | 5,3 | 16 | 106 | 9415124 |
| TPF2/2 300х220 H140 9F 162-170 50х6F Hdg | 50x6 | 20х90 | 4 | 4 | 12 | 140 | 9415125 |
| TPF2/2 300х220 H140 9F 192-200 50х6F Hdg | 50x6 | 20х90 | 4 | 4 | 12 | 140 | 9415126 |
| TPF2/2 300х220 H140 9F213-221 50х6F Hdg | 50x6 | 20х90 | 4 | 4 | 12 | 140 | 9415127 |
| TPF2/2 300х220 H140 9F 242-250 50х6F Hdg | 50x6 | 20х90 | 5 | 5 | 15 | 140 | 9415128 |
| TPF2/2 300х220 H140 9F 267-275 50х6F Hdg | 50x6 | 20х90 | 5 | 5 | 15 | 140 | 9415129 |
| TPF2/2 300х220 H140 9F 318-326 50х6F Hdg | 50x6 | 20х90 | 5,3 | 5,3 | 16 | 140 | 9415130 |
Преимущества Опора трубная TPF 2-2
- Доступны два варианта высоты: 106 мм и 140 мм
- Крепление труб диаметром до 326 мм
- Применение при очень высоких осевых нагрузках
- Может использоваться в качестве подвижной или неподвижной опоры присовместном креплении с дополнительными комплектующими
- Обеспечивает простое в установке и надежное решение для фармацевтической, химической и нефтегазохимической отраслей илиочистных сооружений и электростанций
