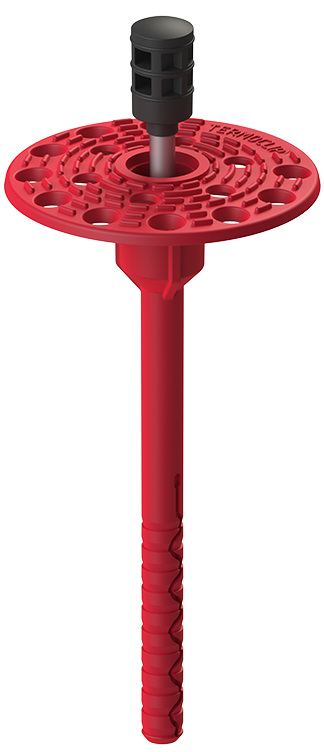

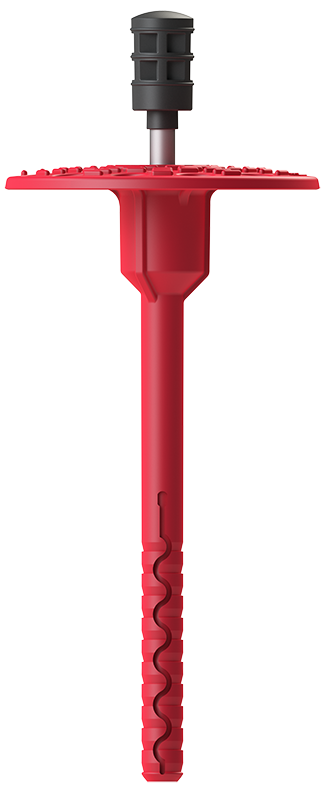

Полимерный тарельчатый дюбель и забивной распорный элемент с высокоэффективной термоизоляционной головкой

Материал:

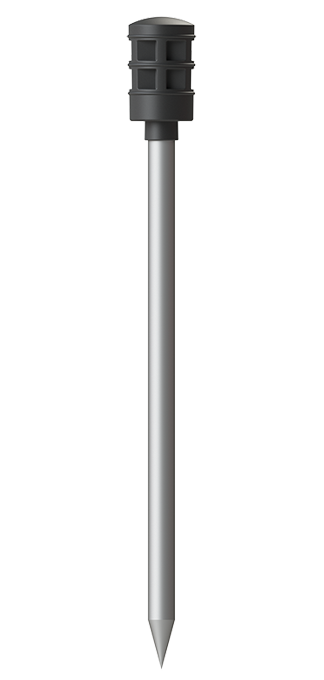

Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён теплоизоляционной головкой из ударопрочного стеклонаполненного полиамида.

Назначение:

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.
Длина анкера, мм Диаметр отв., мм Глубина анкеровки, мм Толщина прикр. м-ла*, мм Диаметр тарельчатого элемента, мм
100 8 35-50 50-65 60
120 8 35-50 70-85 60
140 8 35-50 90-105 60
160 8 35-50 110-125 60
180 8 35-50 130-145 60
200 8 35-50 150-165 60
220 8 35-50 170-185 60
240 8 35-50 190-205 60
260 8 35-50 210-225 60
280 8 35-50 230-245 60
300 8 35-50 250-265 60
Усилие вырыва анкера из бетона, кН2.6
Усилие вырыва анкера из кирпича, кН2.4
Усилие тарельчатого держателя на отрыв, кН3
Температурный диапазон эксплуатации, °С–50 ... +80°С
Область применения

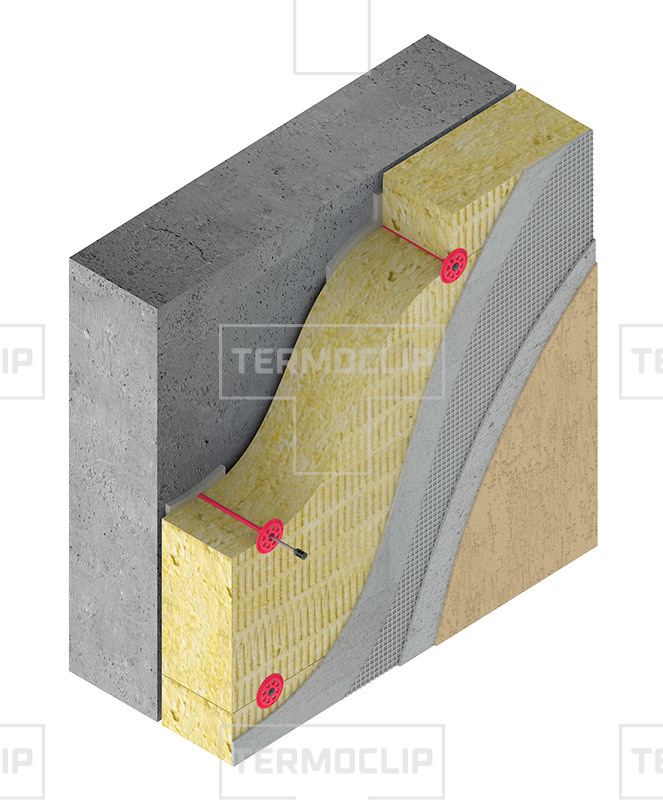

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

  • тяжелый и легкий бетон, и изделия из него;
  • полнотелый керамический и силикатный кирпич.
Типы основания
Бетон от Б15
Полнотелый кирпич
Категории использования Процесс сверления
Бетон Ударное бурение
Полнотелый кирпич Ударное бурение
Монтаж

При монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

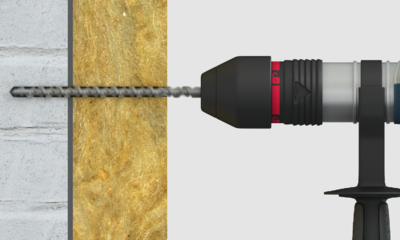

Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

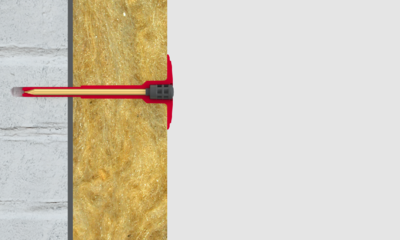

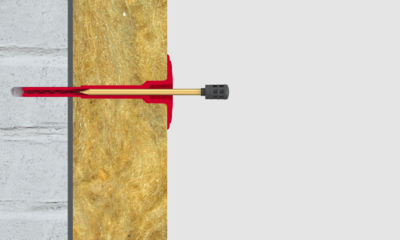

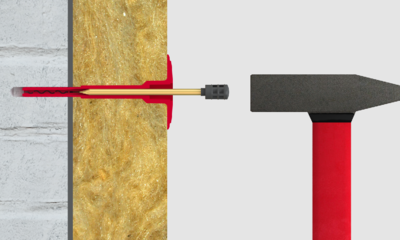

Монтаж: Стена 1MH
Монтаж. Стена 1MH
Монтаж: Стена 1MH
Монтаж. Стена 1MH
Монтаж: Стена 1MH
Монтаж. Стена 1MH
Монтаж: Стена 1MH
Монтаж. Стена 1MH
Преимущества Стена 1MH
  1. Тарельчатый дюбель TERMOCLIP Стена 1MH выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.

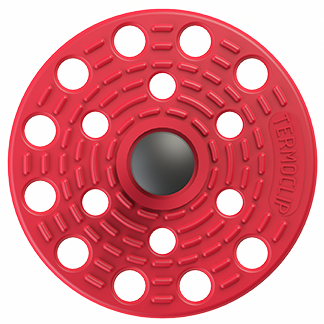

  2. Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3 кН.
  3. Наличие полостей с обратной стороны тарельчатого держателя повышают адгезию со штукатурным слоем (ETAG-004).
  4. Термоизолирующая головка распорного элемента выполнена из стеклонаполненного полиамида высотой 15мм.
  5. Теплопотери через дюбель Хp 0,001 – 0,002 Вт/К.
  6. Герметичное соединение тарельчатого дюбеля с термоизолирующей головкой распорного элемента препятствует проникновению влаги, что позволяет использовать дюбели в среднеагрессивных средах.
  7. Распорный элемент MH выполнен из легированной стали со стойким антикоррозионным покрытием и защищён термоизоляционной головкой из ударопрочного полиамида.
  8. Выдерживает высокие нагрузки на срез за счет диаметра стержня распорного элемента – 4,9мм.
  9. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
  10. Крепление теплоизоляционных материалов толщиной от 50 до 250мм.
  11. Все крепления предварительно собраны.
