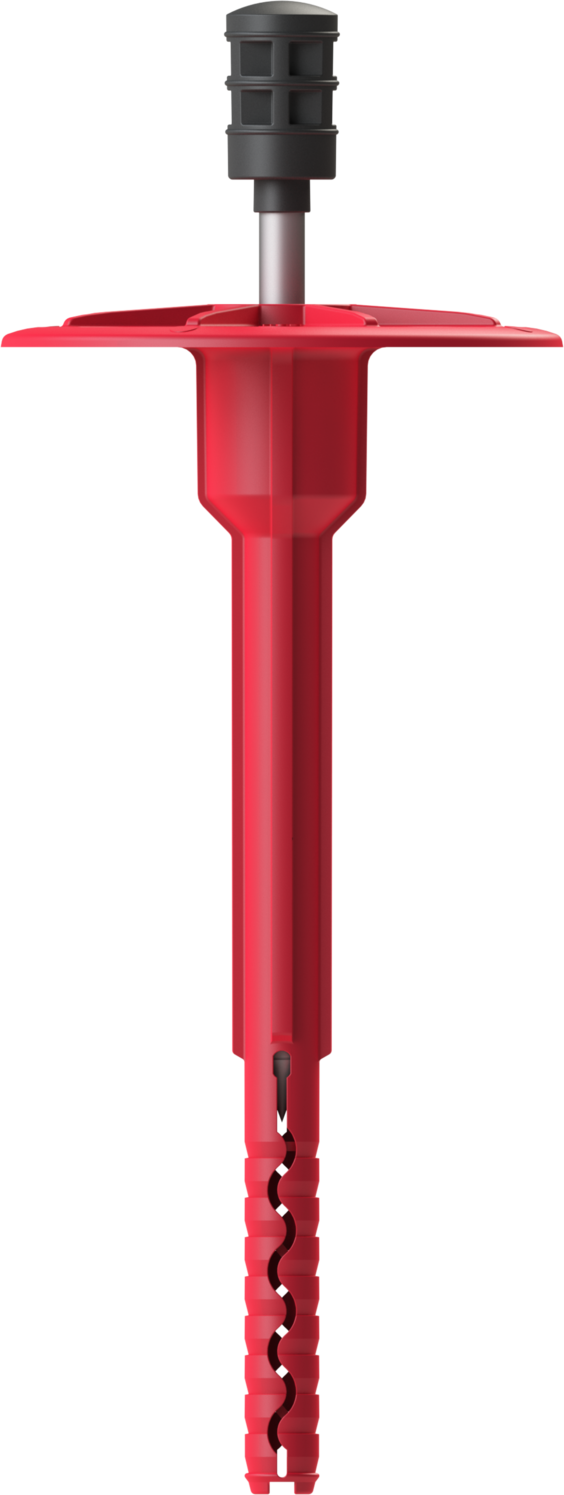

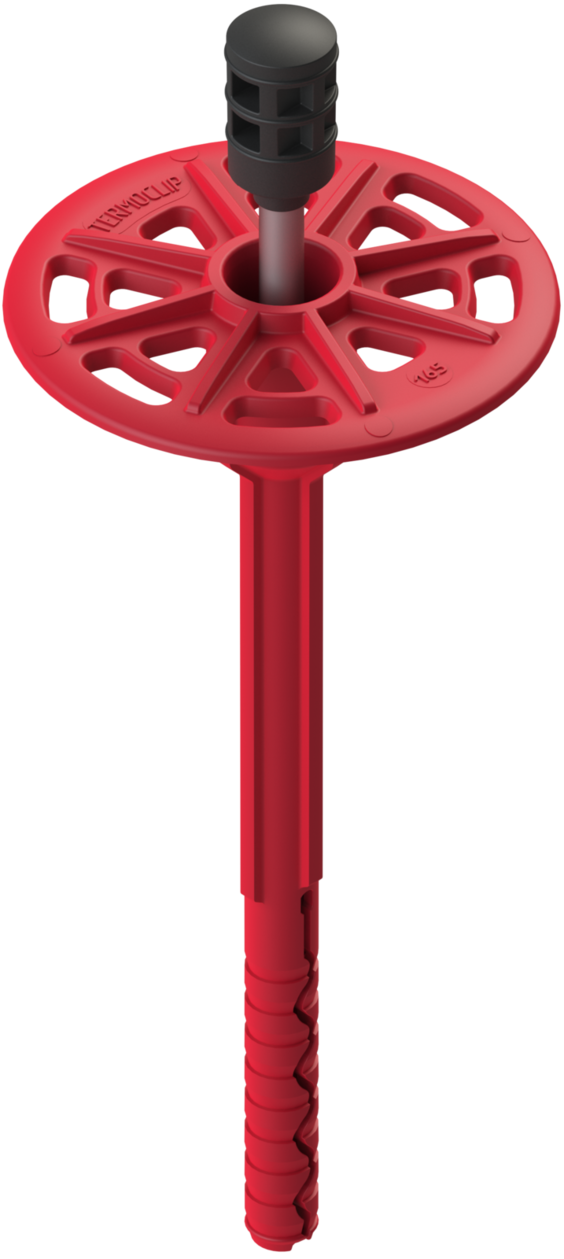

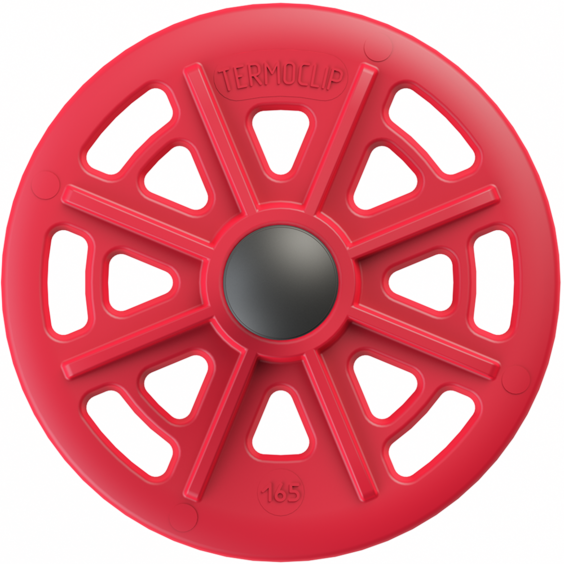

Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным металлическим распорным элементом с мелкой накаткой и термоизоляционной головкой

Назначение:

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления с воздушным зазором. Наилучшим образом подходит для крепления теплоизоляционных плит малой плотности. Специальные ребра дают возможность ограничения глубины монтажа, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.

Материал:

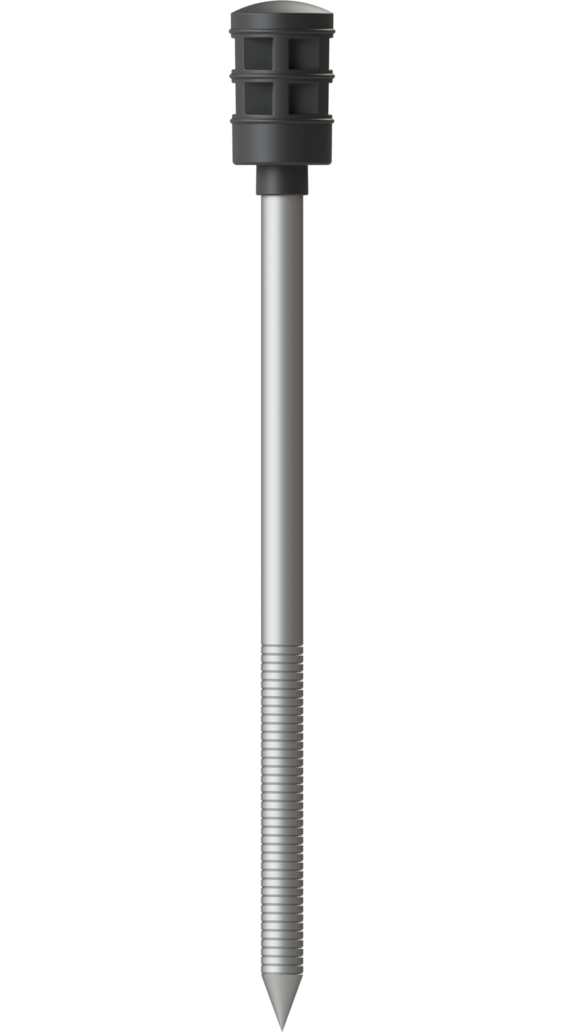

Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент 2MT выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён теплоизоляционной головкой из ударопрочного полиамида.
Длина анкера, ммДиаметр отв., ммГлубина анкеровки, ммТолщина прикр. м-ла*, ммДиаметр тарельчатого элемента, мм
958455060
1158457060
1258458060
1358459060
14584510060
16584512060
17584513060
19584515060
21584517060
22584518060
Усилие вырыва анкера из бетона, кН2.2
Усилие вырыва анкера из кирпича, кН2.2
Усилие вырыва анкера из щелевого кирпича, кН1.6
Усилие вырыва анкера из ячеистого бетона, кН1.2
Температурный диапазон эксплуатации, °С–50 ... +80°С
Удельные теплопотери через дюбель, Вт/°С0.001 – 0.002
Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 180 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

  • тяжелый и легкий бетон, и изделия из него;
  • полнотелый керамический, щелевой и силикатный кирпич;
  • блоки из ячеистого бетона.
Типы основания
Бетон от Б15
Ячеистый бетон
Щелевой кирпич
Полнотелый кирпич
Категории использования Процесс сверления
Бетон Ударное бурение
Ячеистый бетон Сверление с/без ударного импульса
Полнотелый кирпич Ударное бурение
Щелевой кирпич Сверление без ударного импульса
Монтаж

При монтаже соблюдать правила подбора длины крепежа, так как анкерная зона дюбеля 45 мм. Пример: при толщине утеплителя 120 мм, длина дюбеля составляет – 165 мм.

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Преимущества Стена 2MT
  1. Ребра ограничения глубины монтажа дают возможность гарантированной глубины установки, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.
  2. Наилучшим образом подходит для крепления теплоизоляционных плит пониженной плотности, сохраняя геометрию верхнего слоя утеплителя.
  3. Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
  4. Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3кН.
  5. Головка распорного элемента выполнена из стеклонаполненного полиамида высотой 15мм.
  6. Теплопотери через дюбель Хp 0,001 – 0,002 Вт/К.
  7. Герметичное соединение тарельчатого дюбеля с термоизолирующей головкой распорного элемента препятствует проникновению влаги, что позволяет использовать дюбели в среднеагрессивных средах.
  8. Распорный элемент 2MT выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён термоизоляционной головкой из ударопрочного полиамида.
  9. Увеличенный изгибающий момент за счет увеличенного диаметра стержня распорного элемента.
  10. Крепление теплоизоляционных материалов толщиной от 50 до 180 мм.
  11. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
  12. Все крепления предварительно собраны.
