Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным металлическим распорным элементом с термоизоляционной головкой

Материал:

Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён теплоизоляционной головкой из ударопрочного полиамида.

Назначение:

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления с воздушным зазором. Наилучшим образом подходит для крепления теплоизоляционных плит малой плотности. Специальные ребра дают возможность ограничения глубины монтажа, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.
Длина анкера, мм Диаметр отв., мм Глубина анкеровки, мм Толщина прикр. м-ла*, мм Диаметр тарельчатого элемента, мм
95 8 45 50 60
115 8 45 70 60
125 8 45 80 60
135 8 45 90 60
145 8 45 100 60
165 8 45 120 60
175 8 45 130 60
195 8 45 150 60
215 8 45 170 60
225 8 45 180 60
Усилие вырыва анкера из бетона, кН1.4
Усилие вырыва анкера из кирпича, кН1.4
Усилие вырыва анкера из ячеистого бетона, кН1.2
Температурный диапазон эксплуатации, °С–50 ... +80°С
Удельные теплопотери через дюбель, Вт/°С0.001 – 0.002
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее50 лет

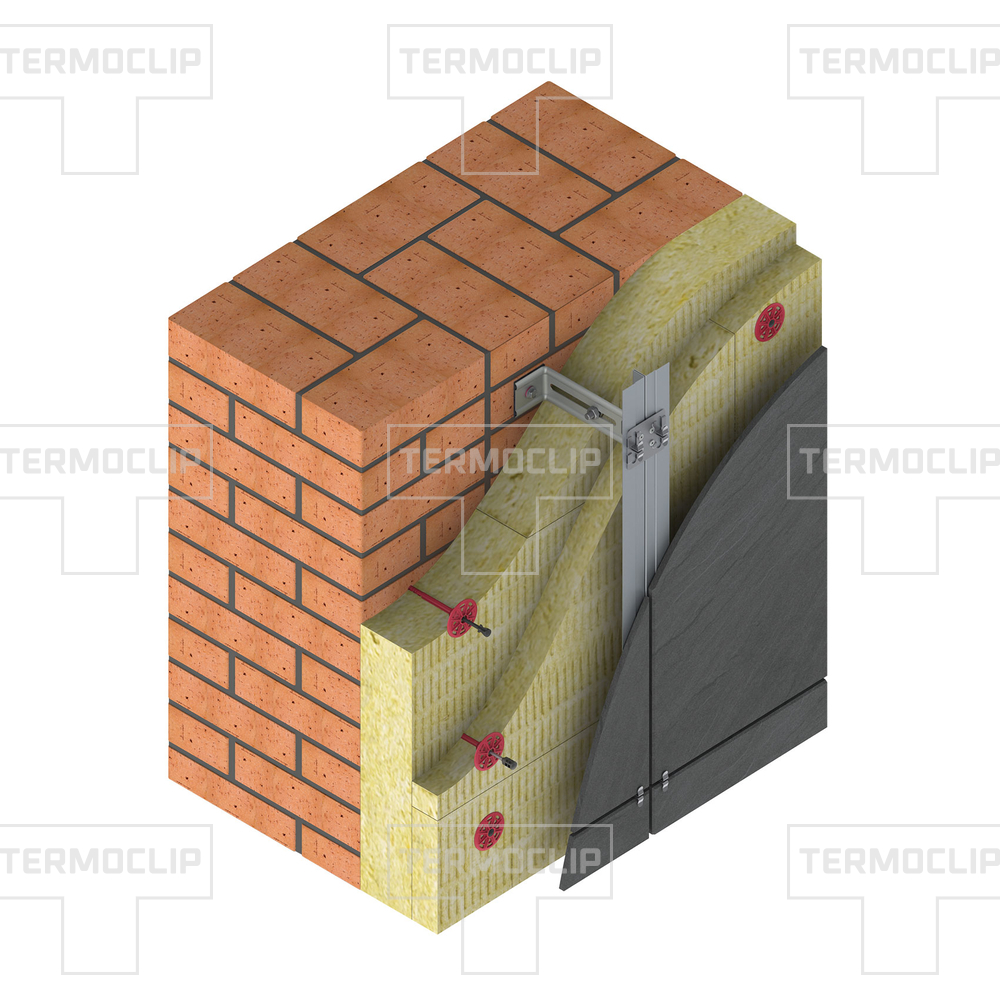

Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 180 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

  • тяжелый и легкий бетон, и изделия из него;
  • полнотелый керамический и силикатный кирпич;
  • блоки из ячеистого бетона.
Типы основания
Бетон от Б15
Ячеистый бетон
Полнотелый кирпич
Категории использования Процесс сверления
Бетон Ударное бурение
Ячеистый бетон Сверление с/без ударного импульса
Полнотелый кирпич Ударное бурение
Монтаж

При монтаже соблюдать правила подбора длины крепежа, так как анкерная зона дюбеля 45 мм. Пример: при толщине утеплителя 120 мм, длина дюбеля составляет – 165 мм.

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Преимущества Стена 2MH
  1. Ребра ограничения глубины монтажа дают возможность гарантированной глубины установки, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.
  2. Наилучшим образом подходит для крепления теплоизоляционных плит пониженной плотности, сохраняя геометрию верхнего слоя утеплителя.
  3. Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
  4. Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3кН.
  5. Головка распорного элемента выполнена из стеклонаполненного полиамида высотой 15мм.
  6. Теплопотери через дюбель Хp 0,001 – 0,002 Вт/К.
  7. Герметичное соединение тарельчатого дюбеля с термоизолирующей головкой распорного элемента препятствует проникновению влаги, что позволяет использовать дюбели в среднеагрессивных средах.
  8. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён термоизоляционной головкой из ударопрочного полиамида.
  9. Увеличенный изгибающий момент за счет увеличенного диаметра стержня распорного элемента.
  10. Крепление теплоизоляционных материалов толщиной от 50 до 180 мм.
  11. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
  12. Все крепления предварительно собраны.
