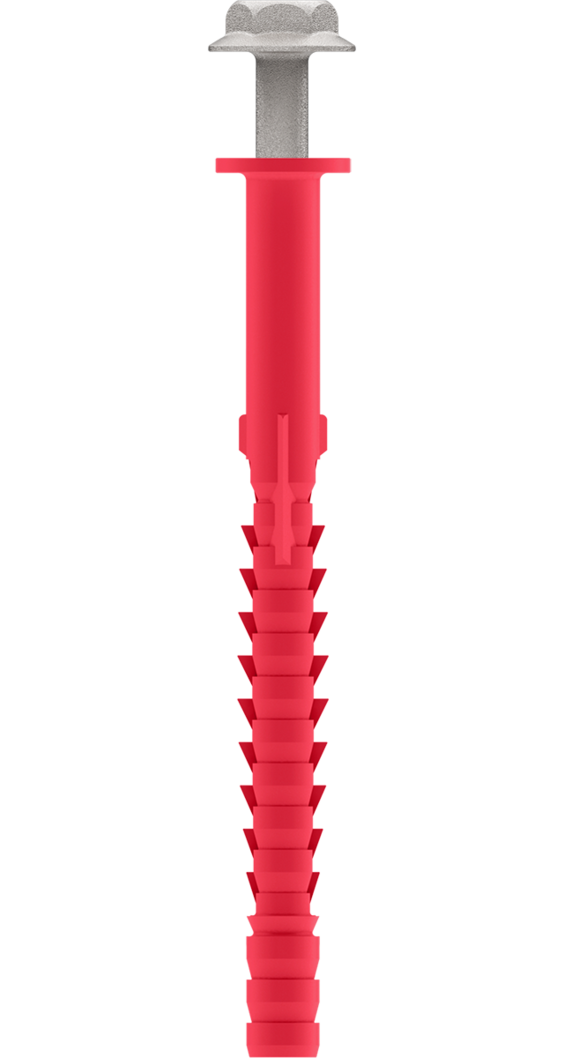

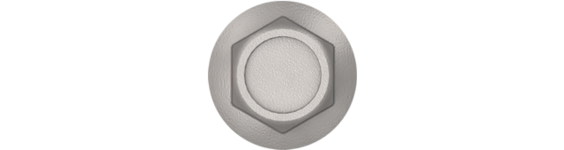

Высоко прочный фасадный полимерный анкер с удлиненным 120мм дюбелем, с двузонной распорной частью, якорного и гарпунного типа.

Материал:

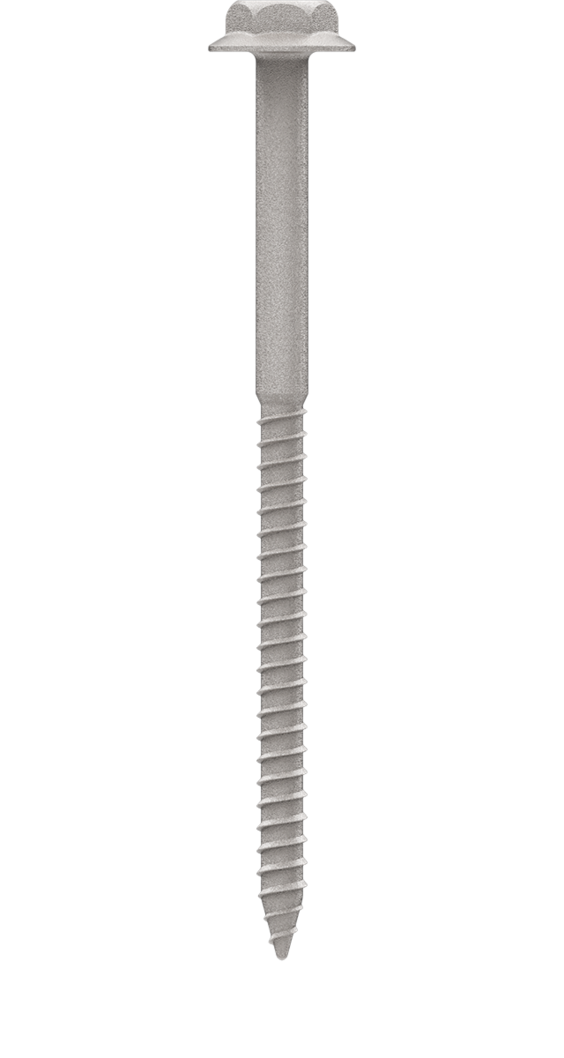

Дюбель Стена W1 Geo выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками. Распорный элемент W1 Geo выполнен из углеродистой стали и защищен высокостойким антикоррозионным покрытием GEOMET.

Назначение:

Дюбель Termoclip Стена W1 в соответствии с национальным стандартом ГОСТ Р 56707-2015, европейскими нормативами (ETAG 001, ETAG 020), предназначен для крепления кронштейнов навесных фасадных систем с воздушным зазором и других строительных различных нагружаемых конструкций и изделий промышленного и общестроительного назначения (системы вентиляции и кондиционирования, маркизы, осветительные приборы и т.д.), к несущему основанию из облегченных материалов, к наружным и внутренним конструкциям зданий и сооружений различного назначения. Предназначен для крепления строительных материалов и изделий толщиной до 70 мм к наружным и внутренним конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях: легкий бетон, пустотелые керамическиие блоки и кирпичи, блоки из ячеистого бетона плотностью не менее 500кг/м3

Применяется на зданиях и сооружениях различной высотности в соответствии с Техническим регламентом "О безопасности зданий и сооружений" №384-ФЗ, для всех климатических и ветровых зон Российской Федерации, для зон с повышенной сейсмической активностью (до 7-9 баллов), без ограничения по требованиям обеспечения пожарной безопасности, класс пожарной безопасности в составе НФС К0 по ГОСТ 31251.

Длина анкера, ммДиаметр отв., ммМин. глубина анкеровки, ммМакс. толщина прикреплямого м-ла, ммМин. глубина отв., мм
120107050140
Вытягивающее усилие из легкого бетона, кH7.0
Вытягивающее усилие анкера из блоков из ячеистого бетона плотностью не менее 500кг/м3, кН7.0
Вытягивающее усилие анкера из щелевого кирпича, кН3.4
Температурный диапазон эксплуатации, °С–50 ... +80°С
Удельные теплопотери через дюбель, Вт/°С0.001 – 0.002
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее50 лет
Типы основания
Бетон от Б15
Ячеистый бетон
Щелевой кирпич
Полистирол-бетон
Категории использования Процесс сверления
Ячеистый бетон Сверление с/без ударного импульса
Щелевой кирпич Сверление без ударного импульса
Газбетон Сверление без ударного импульса
Поризованный керамический блок Сверление без ударного импульса
Монтаж
  • При монтаже в слабонесущих основаниях используется инструмент с сверлением без ударного импульса.
  • Запрещено применение сверл со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии с европейским стандартом PGM.

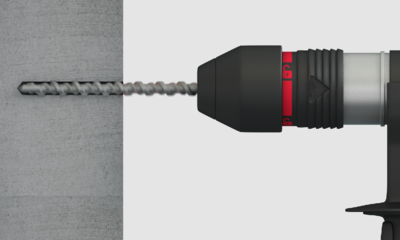

  • Отверстие должно буриться сверлом диаметром 10 мм на глубину на 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
  • Кроме технического описания при работе с изделием следует руководствоваться действующими строительными нормами и правилами Российской Федерации. Изготовитель не несет ответственности за несоблюдение технологии при работе с изделием, а также за его применение в целях и условиях, не предусмотренных настоящим техническим описанием. При сомнении в возможности конкретного применения материала следует испытать его самостоятельно или проконсультироваться с изготовителем.
  • Техническое описание, а также неподтвержденные письменно рекомендации, не могут служить основанием для безусловной ответственности изготовителя.
  • С появлением настоящего технического описания все предыдущие становятся недействительными.

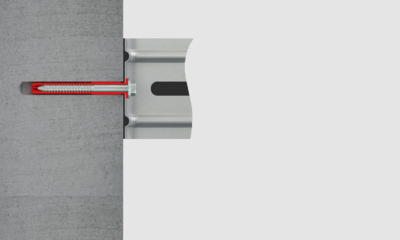

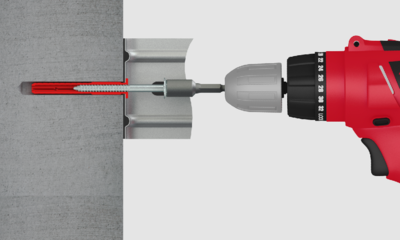

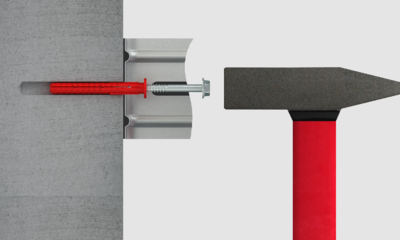

Монтаж: Стена V2
Монтаж. Стена V2
Монтаж: Стена V2
Монтаж. Стена V2
Монтаж: Стена V2
Монтаж. Стена V2
Монтаж: Стена V2
Монтаж. Стена V2
Преимущества Стена W1
  1. Устойчивость к воздействию критических температур. Рекомендуемая температура монтажа от -15 до +80°С и температура эксплуатации от - 50 до
  2. + 80°С.
  3. Устойчивость к динамическим нагрузкам.
  4. Рекомендованы для применения в сейсмоопасных регионах Российской Федерации при землетрясениях до 7-9 баллов.
  5. Высокая ударная вязкость, сопротивление деформации (не менее 65 МПа).
  6. Высокая коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
  7. Распорный элемент выполнен из легированной стали повышенного класса прочности с высокостойким антикоррозионным покрытием в соответствии с международным стандартом ISO 3506-01.2009 и ГОСТ 9.316-20006, ГОСТ 9.402-2004. Коррозийная стойкость металлического распорного элемента обеспечивается антикоррозионным покрытием GEOMET.
  8. Наличие в конструкции дюбеля бортика препятствует возникновению электрокоррозии, в местах сопряжения анкера со строительными конструкциями, что обеспечивает общее повышение долговечности конструкций. Бортик дюбеля предотвращает появление мостика холода.
  9. Развитые упоры предотвращают прокручивание дюбеля в отверстии в момент установки.
