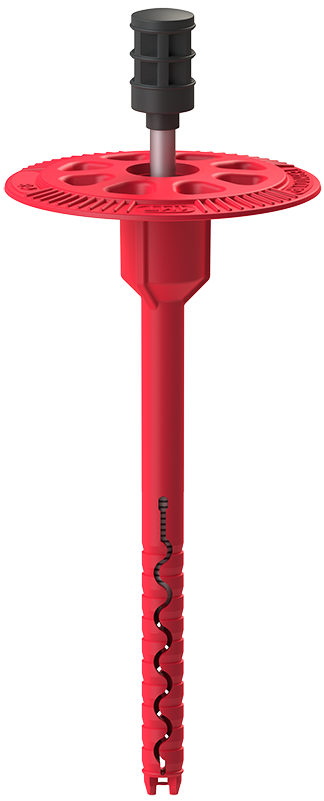

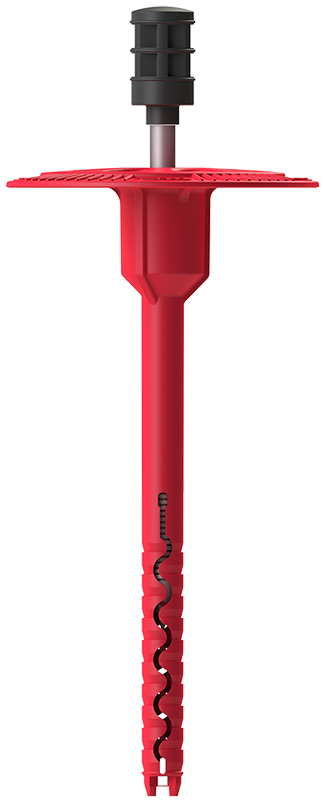

Полимерный тарельчатый дюбель с забивным распорным элементом из углеродистой стали с мелкой накаткой и термоизоляционной головкой

Материал:

Тарельчатый дюбель выполнен из блок-сополимера на основе высоко- молекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MT выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён теплоизоляционной головкой из ударопрочного полиамида.

Назначение:

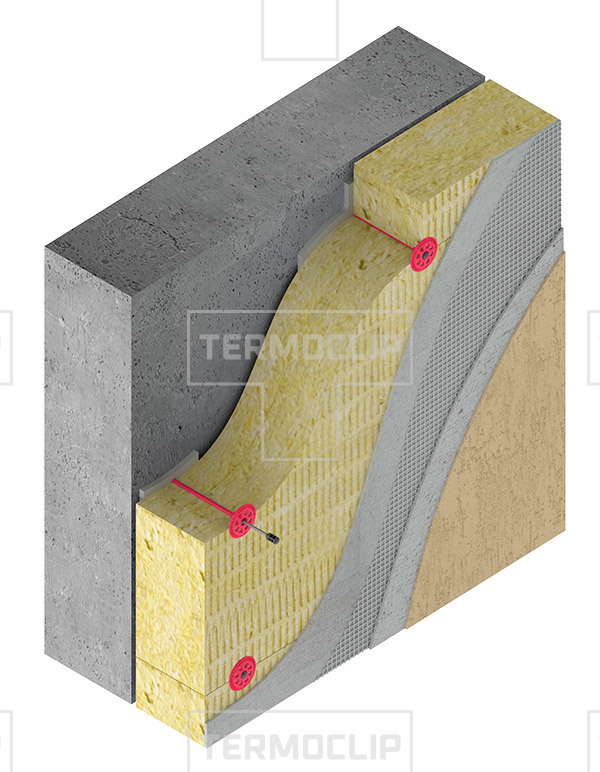

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.
Длина анкера, мм Диаметр отв., мм Глубина анкеровки, мм Толщина прикр. м-ла*, мм Диаметр тарельчатого элемента, мм
100 8 35-50 50-65 60
120 8 35-50 70-85 60
140 8 35-50 90-105 60
160 8 35-50 110-125 60
180 8 35-50 130-145 60
200 8 35-50 120-135 60
220 8 35-50 170-185 60
240 8 35-50 190-205 60
260 8 35-50 210-225 60
280 8 35-50 230-245 60
300 8 35-50 250-265 60
Усилие вырыва анкера из бетона, кН2.8
Усилие вырыва анкера из кирпича, кН2.6
Усилие вырыва анкера из щелевого кирпича, кН1.6
Усилие тарельчатого держателя на отрыв, кН3
Температурный диапазон эксплуатации, °С–50 ... +80°С
Удельные теплопотери через дюбель, Вт/°С0.001 – 0.002
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее50 лет
Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

  • тяжелый и легкий бетон, и изделия из него;
  • полнотелый керамический и силикатный кирпич;
  • пустотелый керамический кирпич;
  • блоки из ячеистого бетона плотностью не менее 500кг/м3;
Типы основания
Бетон от Б15
Щелевой кирпич
Полнотелый кирпич
Категории использования Процесс сверления
Бетон Ударное бурение
Полнотелый кирпич Ударное бурение
Щелевой кирпич Сверление без ударного импульса
Монтаж

При монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Преимущества Стена 1MT
  1. Тарельчатый дюбель TERMOCLIP Стена 1MT выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
  2. Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3 кН.

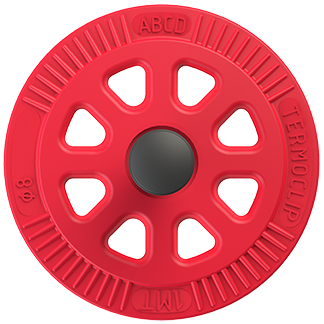

  3. Наличие полостей с обратной стороны тарельчатого держателя повышают адгезию со штукатурным слоем (ETAG-004).
  4. Термоизолирующая головка распорного элемента выполнена из стеклонаполненного полиамида высотой 15мм.
  5. Теплопотери через дюбель Хp 0,001 – 0,002 Вт/К.
  6. Герметичное соединение тарельчатого дюбеля с термоизолирующей головкой распорного элемента препятствует проникновению влаги, что позволяет использовать дюбели в среднеагрессивных средах.

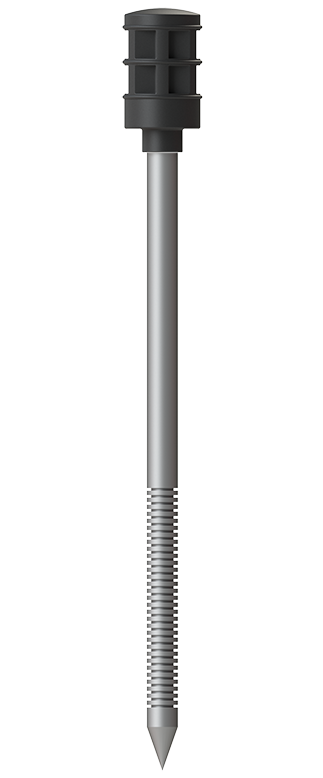

  7. Распорный элемент MT выполнен из легированной стали со стойким антикоррозионным покрытием и мелкой накаткой, защищён термоизоляционной головкой из ударопрочного полиамида.
  8. Выдерживает высокие нагрузки на срез за счет диаметра стержня распорного элемента – 4,9мм.
  9. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
  10. Крепление теплоизоляционных материалов толщиной от 50 до 265мм.
  11. Все крепления предварительно собраны.
