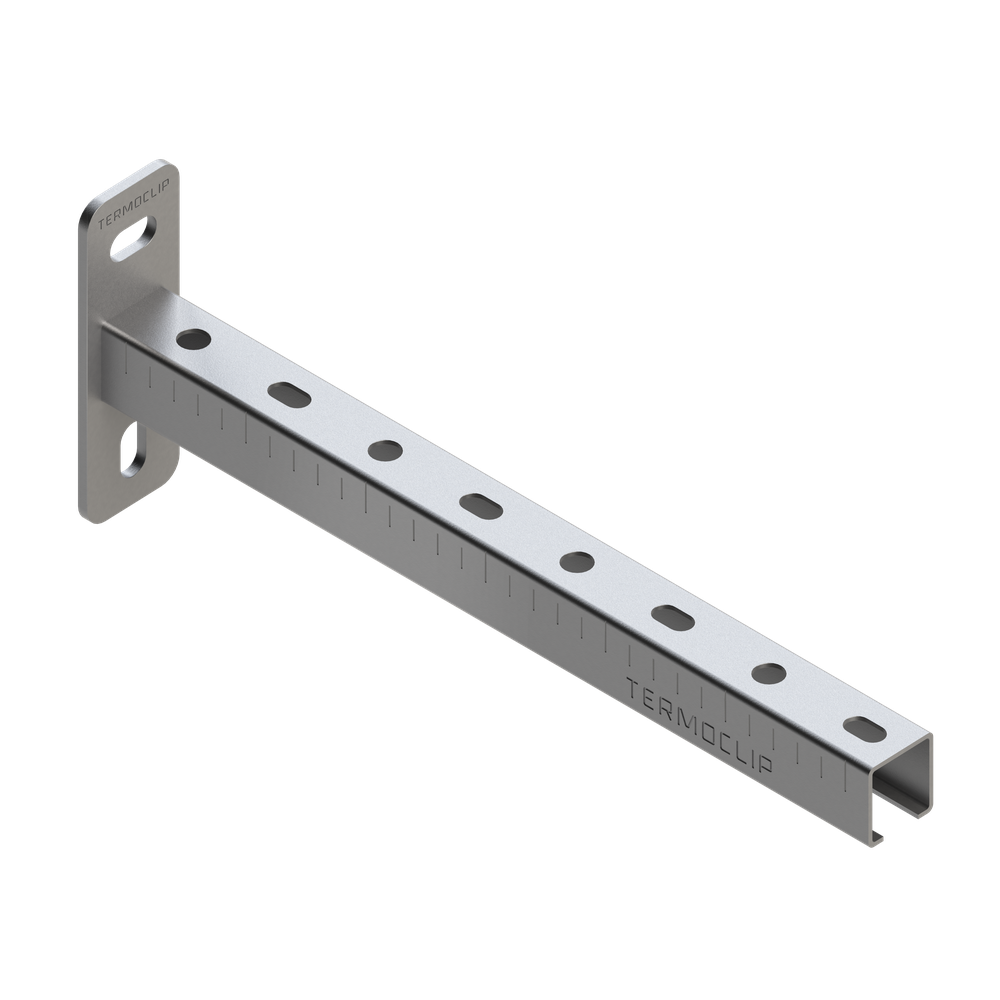

Консоль TCA 28х30
  • Консоль TCA 28х30
    Консоль TCA 28х30

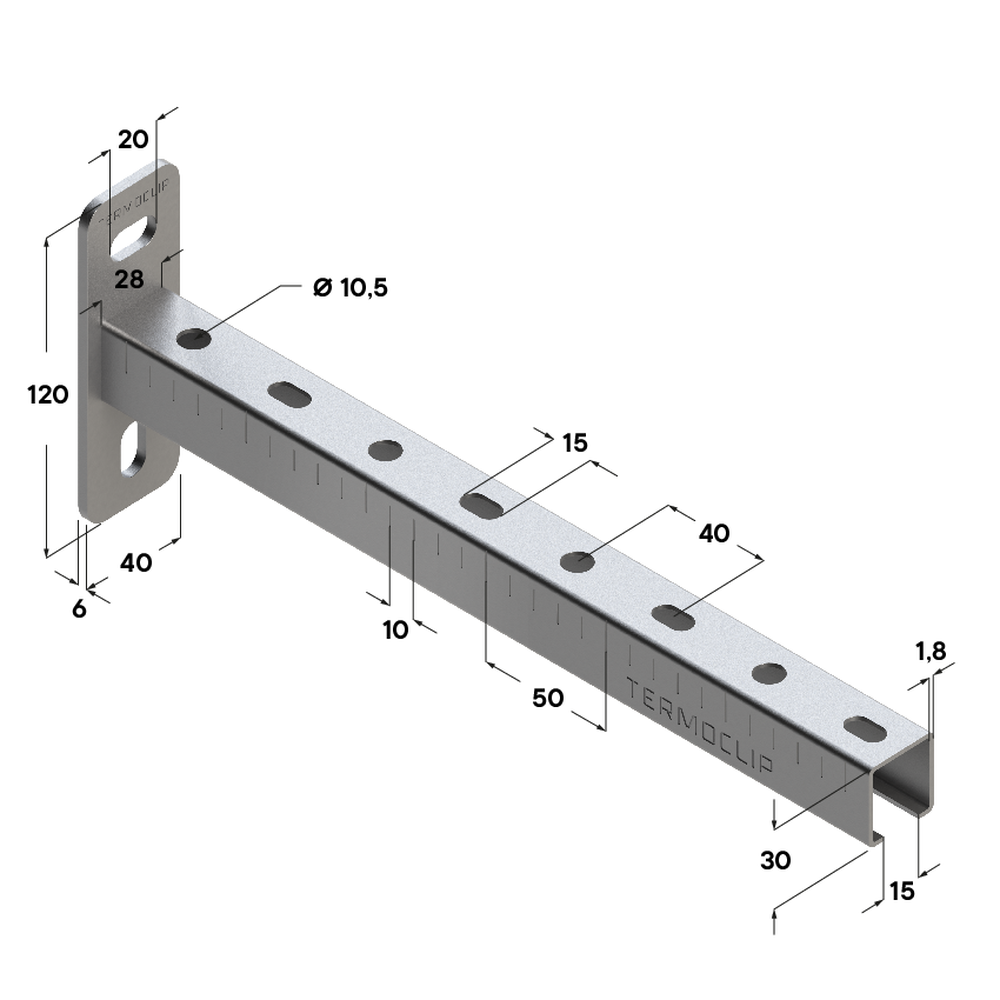

  • Чертеж Консоль TCA 28х30
    Чертеж Консоль TCA 28х30

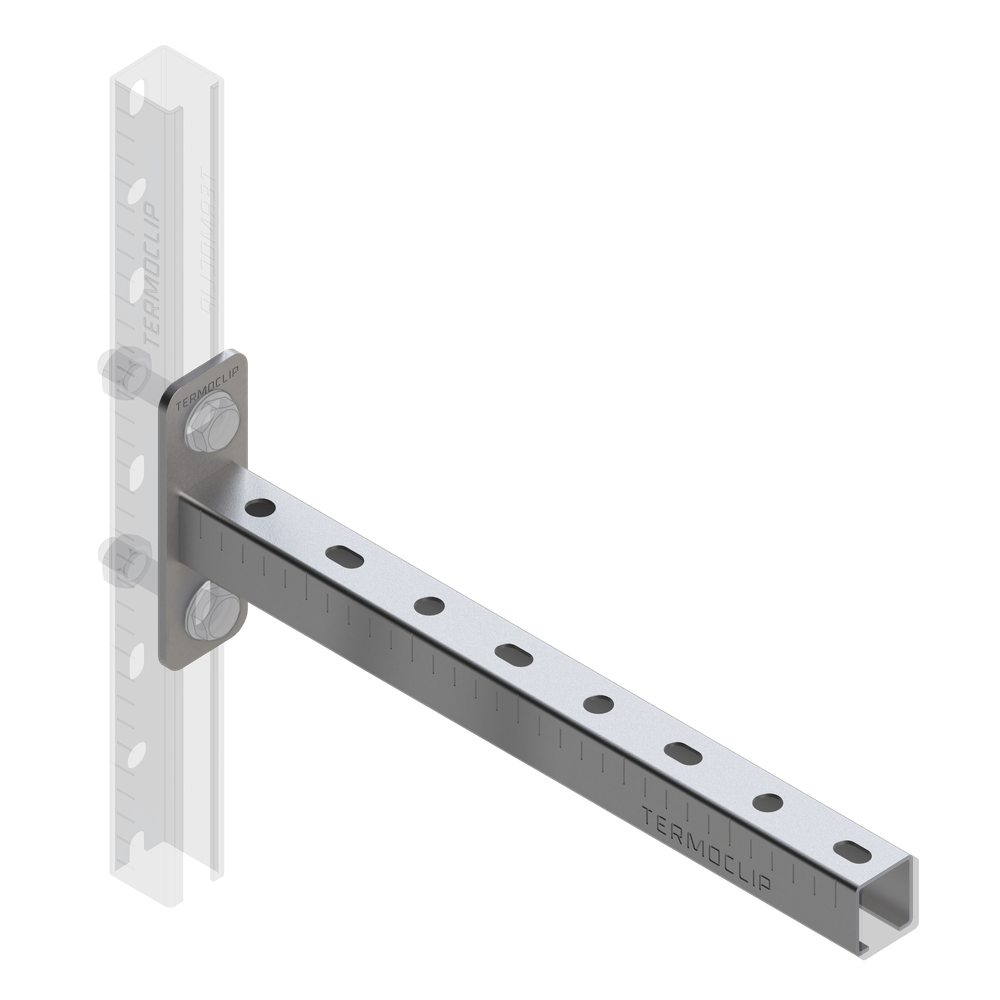

  • Применение Консоль TCA 28х30
    Применение Консоль TCA 28х30

Монтажная консоль TCA 28х30x1,8

Назначение:

Предназначены для монтажа легких и средних инженерных систем на расстоянии от пола, стен и потолочных конструкций зданий и сооружений. В комбинации с различными элементами монтажных систем дают возможность получать сложные пространственные конструкции. Могут использоваться в виде опор.Идеально подходит в качестве выступающей консоли несущей конструкции трассы трубопровода. Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков. В сочетании с седлообразными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.

Материал:

Сталь 1,8 мм, антикоррозионное покрытие Zn 8-12 мкр.

Преимущества:

  1. Повышенное качество сварных соединений и оптимизированное поперечное сечение профиля обеспечивают высокие физико-механические показатели по прочности на изгиб и прочности к тяговым усилиям;
  2. Наличие маркировочных рисок — сантиметровой шкалы обеспечивает быстроту и качество сборки монтажных систем, возможность сборки и регулировки с двух сторон;
  3. Геометрия сечения профиля адаптирована под крепежные элементы;
  4. Многофункциональные эксплуатационные возможности;
  5. Пазы в пяте консоли дают возможность регулировки её положения;
  6. Возможность применения в качестве опорной балки для монтажа вентиляционных каналов;
  7. Большая вариабельность в зависимости от длины профиля;
  8. Высокая долговечность и эстетический внешний вид изделия.
Сечение профиля, ммДлина, ммТолщина металла, ммВес, кгАртикул
28x302001,80,4809105001
28x303201,80,6009105002
28x304401,80,7109105103
28x305601,80,8709105004
28x306801,80,9909105005
28x308001,81,1509105006
Нагрузки
Технические характеристики
Технические характеристики
Технические характеристики
КонсольРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,20,30,40,5
28х18х1,0Допускаемая нагрузка F [кН] Схема 1,30,50,31--
28х18х1,0Допускаемая нагрузка F [кН] Схема 20,220,12--
28х18х1,2Допускаемая нагрузка F [кН] Схема 1,30,550,37--
28х18х1,2Допускаемая нагрузка F [кН] Схема 20,280,18--
  0,240,320,440,56
28х30х1,8Допускаемая нагрузка F [кН] Схема 1,31,591,100,780,59
28х30х1,8Допускаемая нагрузка F [кН] Схема 20,800,530,390,28
КонсольРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,240,320,40,480,560,80
38х40х2,0Допускаемая нагрузка F [кН] Схема 1,33,222,431,891,621,380,95
38х40х2,0Допускаемая нагрузка F [кН] Схема 21,531,150,920,760,610,44
КонсольРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,20,40,60,8
41х21х2,0Допускаемая нагрузка F [кН] Схема 1-31,20,56--
41х21х2,0Допускаемая нагрузка F [кН] Схема 20,510,23--
  0,20,40,60,8
41х41х2,0Допускаемая нагрузка F [кН] Схема 1-34,002,001,671,16
41х41х2,0Допускаемая нагрузка F [кН] Схема 22,001,000,710,42
  0,40,60,81,0
41х62х2,5Допускаемая нагрузка F [кН] Схема 1-34,262,812,171,68
41х62х2,5Допускаемая нагрузка F [кН] Схема 22,181,391,090,77
