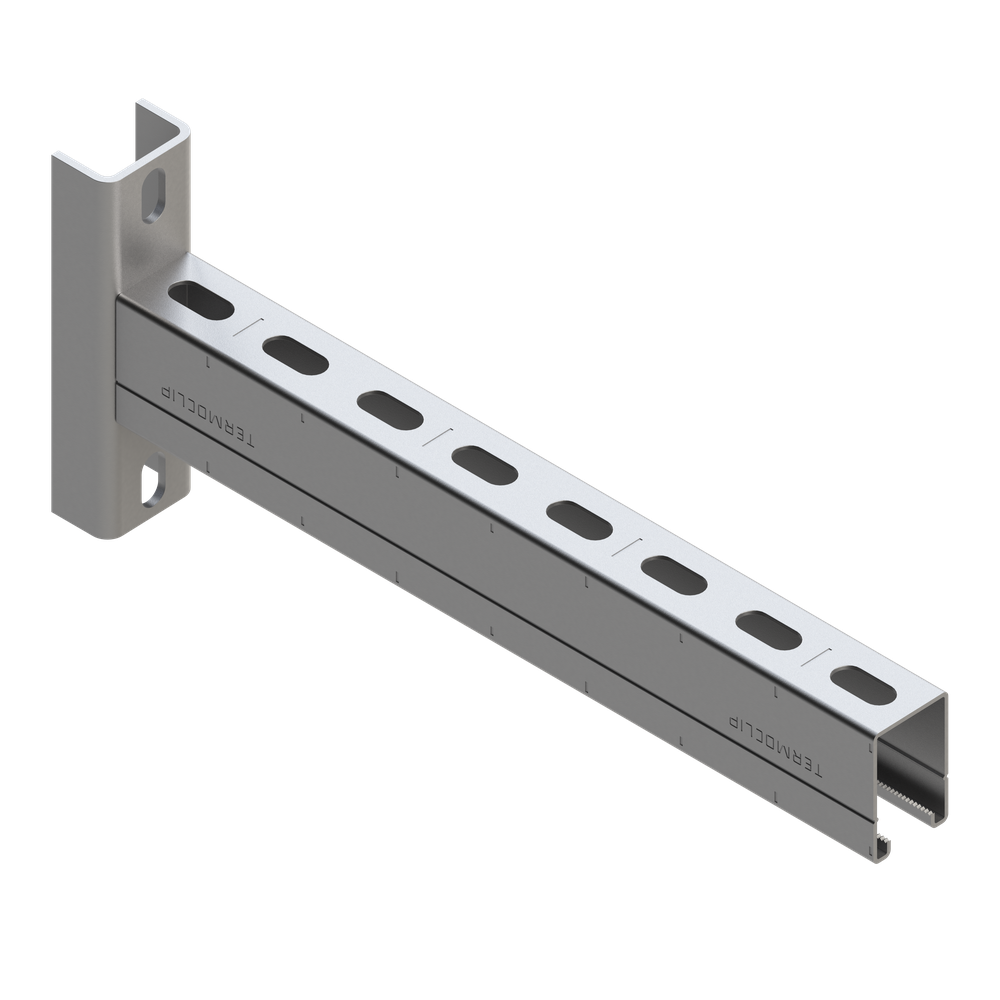

Консоль седельная TCA U 41x62
  • Консоль седельная TCA U 41x62
    Консоль седельная TCA U 41x62

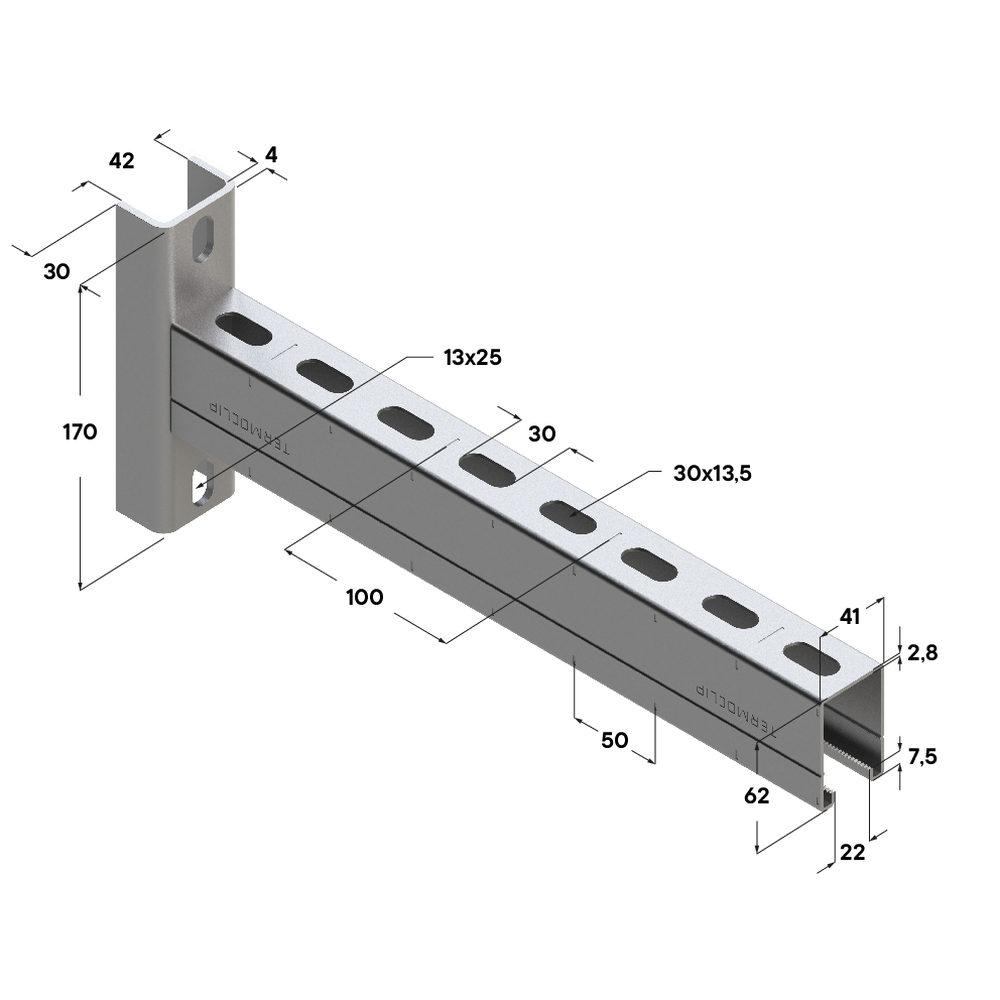

  • Чертеж Консоль седельная TCA U 41x62
    Чертеж Консоль седельная TCA U 41x62

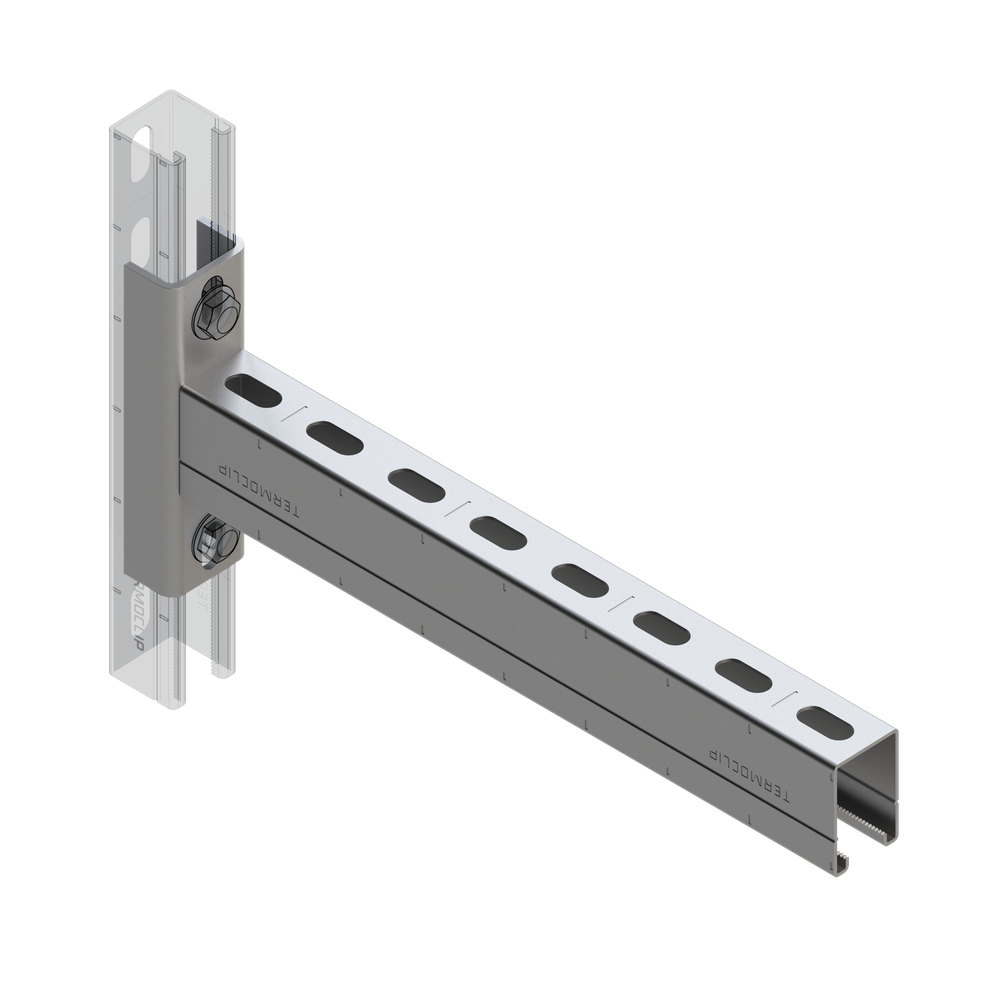

  • Применение Консоль седельная TCA U 41x62
    Применение Консоль седельная TCA U 41x62

Консоль седельная TCA U 41x62

Назначение:

Предназначена для использования при монтаже средних и тяжелых инженерных систем с выносом на расстояние от пола, стен и потолочных конструкций зданий и сооружений. В сочетании с оснасткой монтажных систем дает возможность получать сложные пространственные конструкции. Возможно использованиев виде самостоятельных опор и в составе модульных решений. Конструктивные особенности и достаточно широкий номенклатурный ряд в сочетании с дополнительными элементами крепежа позволяют решать различные задачи раскрепления с учетом сложного геометрического расположения несущих конструкций и оснований. Специальная конструкция опорной площадки в форме седла позволяет решать задачи для узлов с высокими нагрузками (Н).

Материал:

Сталь 2.5 мм, гальваническое покрытие цинком.

Преимущества:

  1. Выдерживает высокие нагрузки благодаря седельной конструкции опорной площадки.
  2. Рекомендуется применять в зонах с повышенной сейсмической активностью.
  3. Форма опорной площадки обеспечивает четкую фиксацию консоли на профиле.
  4. Охват кромок опорной плиты для улучшения внешнего вида.
  5. Простая юстировка по высоте при монтаже на профиле посредством применения подвижных Т-образных болтов или гаек быстрого монтажа.
  6. Рациональный монтаж благодаря предварительной сборке деталей на консолиперед непосредственным монтажом на месте постоянной установки.
  7. Возможность регулирования расстояний между креплениями на консолипосредством профильных гаек.
Сечение профиля, ммДлина, ммТолщина металла, ммВес, кгАртикул
41x215002,52,1309393001
41x218002,53,1109393002
41x2110002,53,7609393003
Нагрузки
Технические характеристики
Технические характеристики
Технические характеристики
КонсольРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,20,30,40,5
28х18х1,0Допускаемая нагрузка F [кН] Схема 1,30,50,31--
28х18х1,0Допускаемая нагрузка F [кН] Схема 20,220,12--
28х18х1,2Допускаемая нагрузка F [кН] Схема 1,30,550,37--
28х18х1,2Допускаемая нагрузка F [кН] Схема 20,280,18--
  0,240,320,440,56
28х30х1,8Допускаемая нагрузка F [кН] Схема 1,31,591,100,780,59
28х30х1,8Допускаемая нагрузка F [кН] Схема 20,800,530,390,28
КонсольРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,240,320,40,480,560,80
38х40х2,0Допускаемая нагрузка F [кН] Схема 1,33,222,431,891,621,380,95
38х40х2,0Допускаемая нагрузка F [кН] Схема 21,531,150,920,760,610,44
КонсольРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,20,40,60,8
41х21х2,0Допускаемая нагрузка F [кН] Схема 1-31,20,56--
41х21х2,0Допускаемая нагрузка F [кН] Схема 20,510,23--
  0,20,40,60,8
41х41х2,0Допускаемая нагрузка F [кН] Схема 1-34,002,001,671,16
41х41х2,0Допускаемая нагрузка F [кН] Схема 22,001,000,710,42
  0,40,60,81,0
41х62х2,5Допускаемая нагрузка F [кН] Схема 1-34,262,812,171,68
41х62х2,5Допускаемая нагрузка F [кН] Схема 22,181,391,090,77
