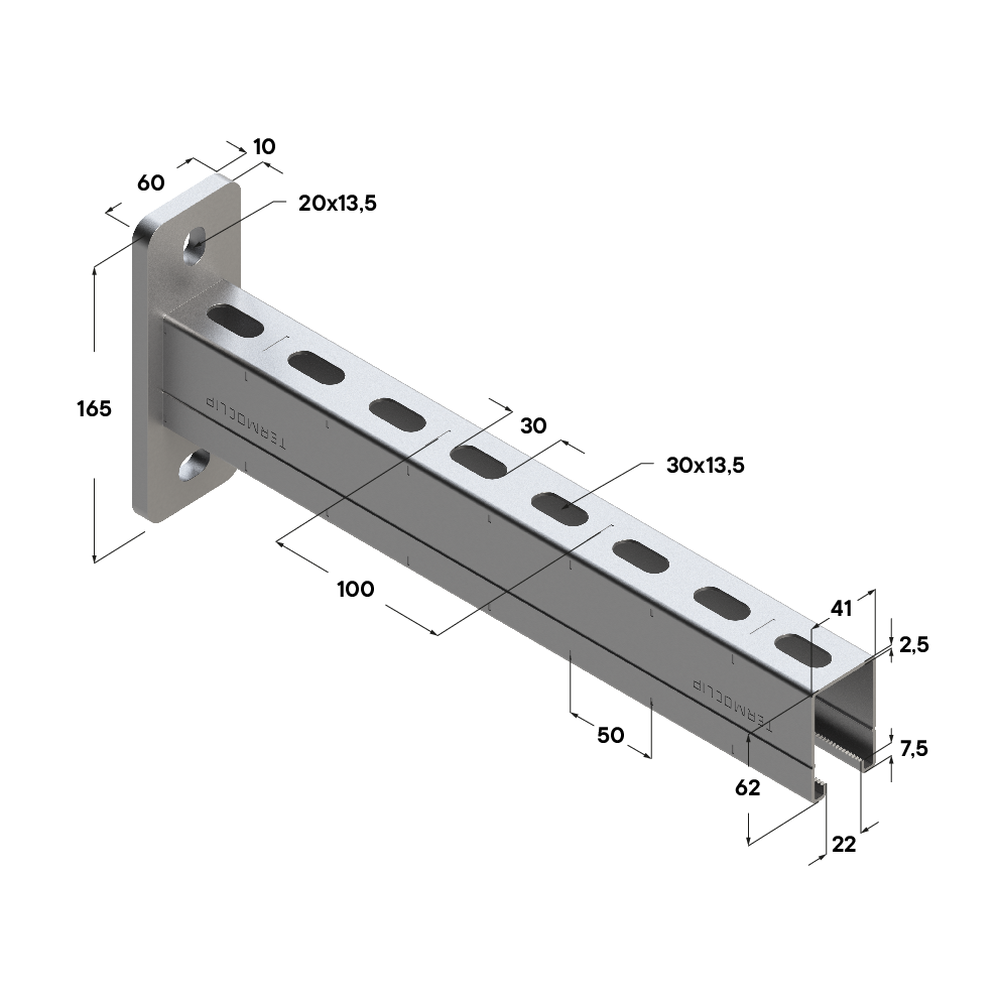

  • Чертеж Консоль TCA 41х62
    Чертеж Консоль TCA 41х62

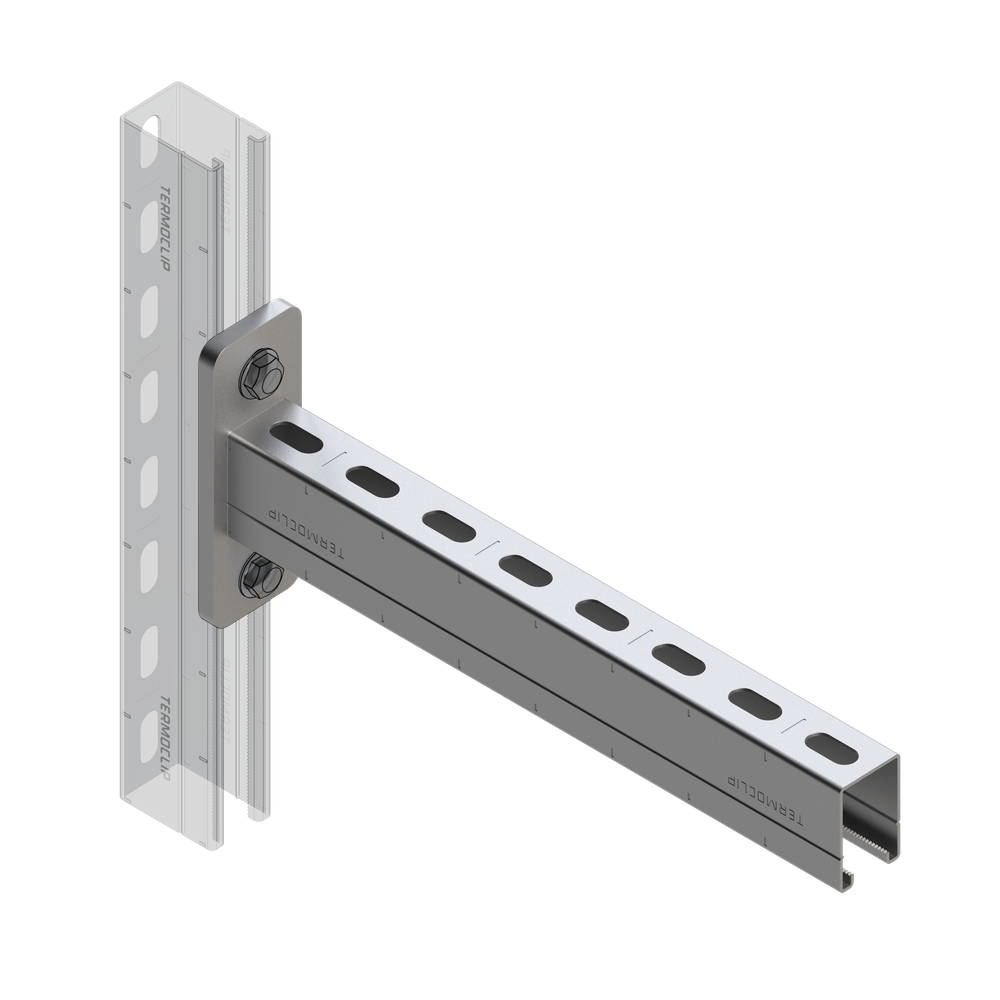

  • Применение Консоль TCA 41х62
    Применение Консоль TCA 41х62

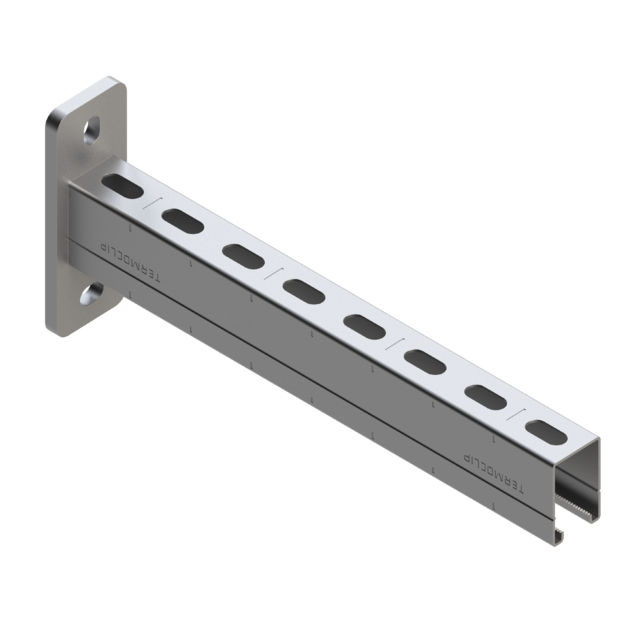

Монтажная консоль TCA 41х62х2,5

Назначение:

Предназначена для использования при монтаже тяжелых инженерных системс выносом на расстояние от пола, стен и потолочных конструкций зданийи сооружений. В сочетании с оснасткой монтажных систем дает возможность получать сложные пространственные конструкции. Возможно использованиев виде самостоятельных опор и в составе модульных решений опор. Конструктивные особенности и достаточно широкий номенклатурный ряд в сочетании с дополнительными элементами крепежа позволяют решать различные задачи раскрепления с учетом сложного геометрического расположения несущих конструкций и оснований.

Материал:

Сталь 2,5 мм, гальваническое покрытие цинком.

Преимущества:

  1. Выдерживает высокие нагрузки благодаря надежной опорной плите.
  2. Единое направление продольных пазов в опорной плите обеспечивает хорошую выверку консоли по высоте при крепеже на профиле.
  3. Хорошая адаптация к строительным требованиям благодаря разным длинам.
  4. Аккуратный внешний вид благодаря использованию заглушек.
  5. Охват кромок опорной плиты для улучшения внешнего вида.
  6. Простая юстировка по высоте при монтаже в канавке профиля.
  7. Рациональный монтаж благодаря предварительной сборке деталей.
  8. В номенклатуре изделий имеются консоли разной длины в зависимостиот применяемости.
  9. Возможность регулирования расстояний между креплениями на консоли
МаркировкаСечение профиля, ммДлина, ммТолщина металла, ммПокрытиеВес, кгАртикул
TCA 41x62x2.5-30041x623002,51.7809373004
TCA 41x62x2.5-300 Hdg41x623002,5Hdg1.7809373101
TCA 41x62x2.5-40041x624002,52.0609373005
TCA 41x62x2.5-400 Hdg41x624002,5Hdg2.1509373104
TCA 41x62x2.5-50041x625002,52.3809373001
TCA 41x62x2.5-60041x626002,52.7509373006
TCA 41x62x2.5-600 Hdg41x626002,5Hdg2.8509373106
TCA 41x62x2.5-80041x628002,53.3809373002
TCA 41x62x2.5-800 Hdg41x628002,5Hdg3.509373102
TCA 41x62x2.5-100041x6210002,54.0309373003
TCA 41x62x2.5-1000 Hdg41x6210002,5Hdg4.2109373103
TCA 41x62x2.5-500 Hdg41x625002,5Hdg2.4509373105
Нагрузки
Технические характеристики
Технические характеристики
Технические характеристики
КонсольРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,20,30,40,5
28х18х1,0Допускаемая нагрузка F [кН] Схема 1,30,50,31--
28х18х1,0Допускаемая нагрузка F [кН] Схема 20,220,12--
28х18х1,2Допускаемая нагрузка F [кН] Схема 1,30,550,37--
28х18х1,2Допускаемая нагрузка F [кН] Схема 20,280,18--
  0,240,320,440,56
28х30х1,8Допускаемая нагрузка F [кН] Схема 1,31,591,100,780,59
28х30х1,8Допускаемая нагрузка F [кН] Схема 20,800,530,390,28
КонсольРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,240,320,40,480,560,80
38х40х2,0Допускаемая нагрузка F [кН] Схема 1,33,222,431,891,621,380,95
38х40х2,0Допускаемая нагрузка F [кН] Схема 21,531,150,920,760,610,44
КонсольРекомендуемая максимальная нагрузка Frec,кНТип пролета L,м
  0,20,40,60,8
41х21х2,0Допускаемая нагрузка F [кН] Схема 1-31,20,56--
41х21х2,0Допускаемая нагрузка F [кН] Схема 20,510,23--
  0,20,40,60,8
41х41х2,0Допускаемая нагрузка F [кН] Схема 1-34,002,001,671,16
41х41х2,0Допускаемая нагрузка F [кН] Схема 22,001,000,710,42
  0,40,60,81,0
41х62х2,5Допускаемая нагрузка F [кН] Схема 1-34,262,812,171,68
41х62х2,5Допускаемая нагрузка F [кН] Схема 22,181,391,090,77
