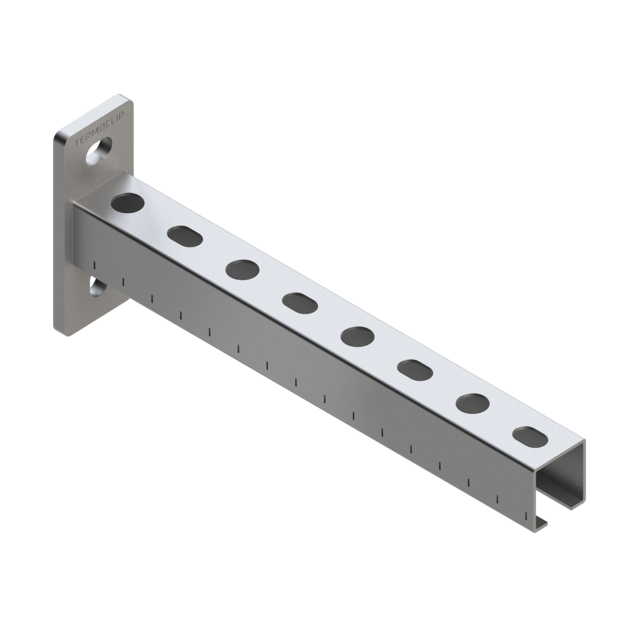

Консоль TCA 38x40 ![Чертеж Консоль TCA 38x40]()

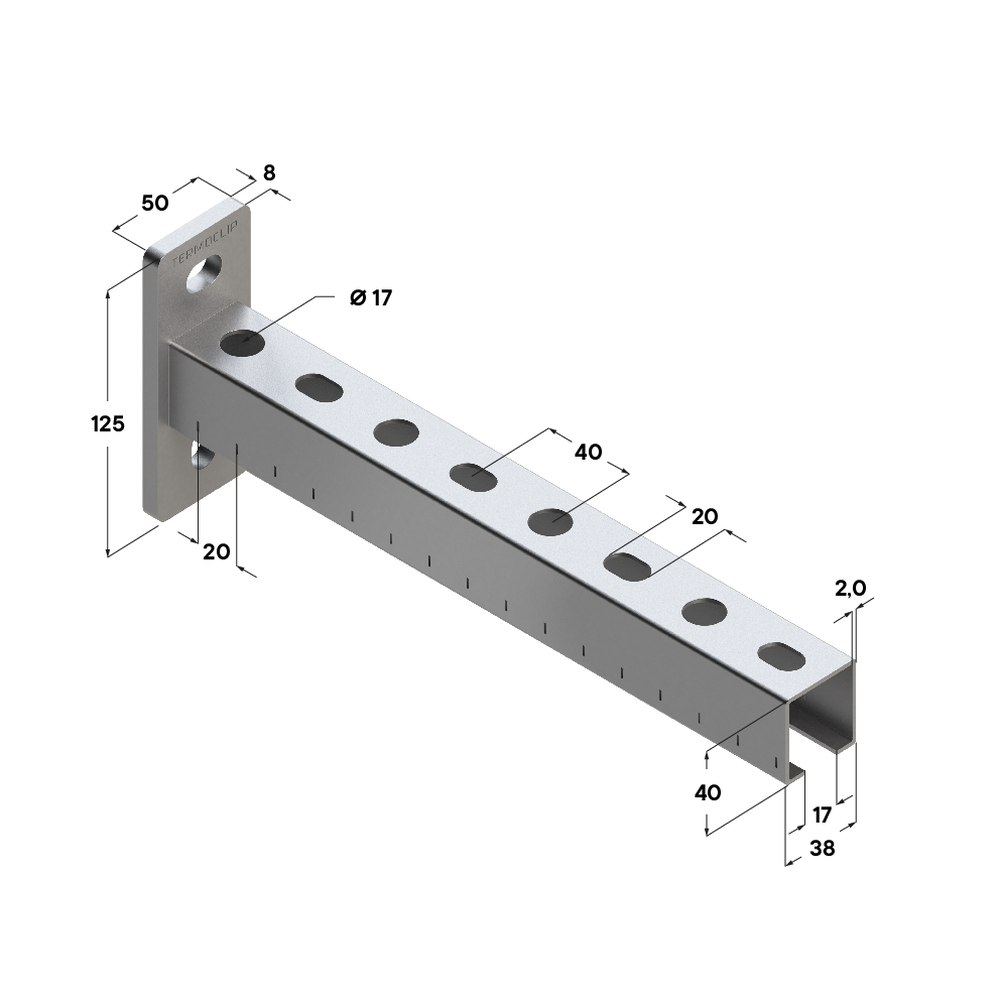

Чертеж Консоль TCA 38x40 ![Применение Консоль TCA 38x40]()

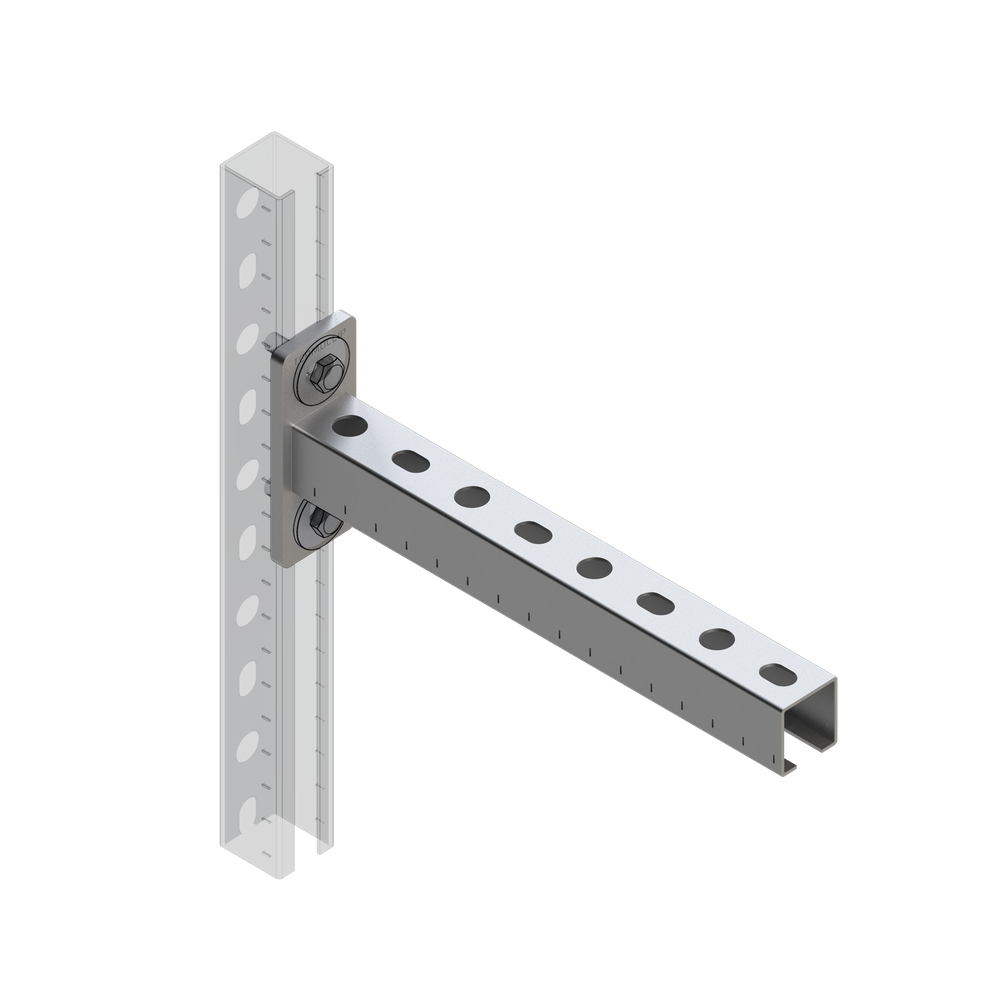

Применение Консоль TCA 38x40
Монтажная консоль TCA 38x40x2,0
Как заказать?
Добавьте изделие в Заказ,
затем отправьте Заявку.
Отдел продаж:
+7 495 995 49 87
zakaz@termoclip.ru
Назначение:
Предназначены для монтажа средних и тяжелых инженерных систем на расстоянии от пола, стен и потолочных конструкций зданий и сооружений. В комбинации с различными элементами монтажных систем дают возможность получать сложные пространственные конструкции. Могут использоваться в виде опор. Идеально подходят в качестве выступающей консоли несущей конструкции трассы трубопровода. Возможность использования в качестве консольной балки для крепления вентиляционных каналов и кабельных лотков. В сочетаниис седлообразными и торцовыми фланцами консоль можно использоватьв качестве траверсы для крепления труб в шахтах и каналах.Материал:
Сталь 2,0 мм, гальваническое покрытие цинком.
| Сечение профиля, мм | Длина, мм | Толщина металла, мм | Вес, кг | Артикул |
| 38x40 | 200 | 2,0 | 0,72 | 09242001 |
| 38x40 | 320 | 2,0 | 0,95 | 09242002 |
| 38x40 | 400 | 2,0 | 1,09 | 09242003 |
| 38x40 | 600 | 2,0 | 1,47 | 09242005 |
| 38x40 | 800 | 2,0 | 1,86 | 09242006 |
| 38x40 | 1000 | 2,0 | 2,22 | 09242007 |
Нагрузки
| Консоль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | |||
| 0,2 | 0,3 | 0,4 | 0,5 | ||
| 28х18х1,0 | Допускаемая нагрузка F [кН] Схема 1,3 | 0,5 | 0,31 | - | - |
| 28х18х1,0 | Допускаемая нагрузка F [кН] Схема 2 | 0,22 | 0,12 | - | - |
| 28х18х1,2 | Допускаемая нагрузка F [кН] Схема 1,3 | 0,55 | 0,37 | - | - |
| 28х18х1,2 | Допускаемая нагрузка F [кН] Схема 2 | 0,28 | 0,18 | - | - |
| 0,24 | 0,32 | 0,44 | 0,56 | ||
| 28х30х1,8 | Допускаемая нагрузка F [кН] Схема 1,3 | 1,59 | 1,10 | 0,78 | 0,59 |
| 28х30х1,8 | Допускаемая нагрузка F [кН] Схема 2 | 0,80 | 0,53 | 0,39 | 0,28 |
| Консоль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | |||||
| 0,24 | 0,32 | 0,4 | 0,48 | 0,56 | 0,80 | ||
| 38х40х2,0 | Допускаемая нагрузка F [кН] Схема 1,3 | 3,22 | 2,43 | 1,89 | 1,62 | 1,38 | 0,95 |
| 38х40х2,0 | Допускаемая нагрузка F [кН] Схема 2 | 1,53 | 1,15 | 0,92 | 0,76 | 0,61 | 0,44 |
| Консоль | Рекомендуемая максимальная нагрузка Frec,кН | Тип пролета L,м | |||
| 0,2 | 0,4 | 0,6 | 0,8 | ||
| 41х21х2,0 | Допускаемая нагрузка F [кН] Схема 1-3 | 1,2 | 0,56 | - | - |
| 41х21х2,0 | Допускаемая нагрузка F [кН] Схема 2 | 0,51 | 0,23 | - | - |
| 0,2 | 0,4 | 0,6 | 0,8 | ||
| 41х41х2,0 | Допускаемая нагрузка F [кН] Схема 1-3 | 4,00 | 2,00 | 1,67 | 1,16 |
| 41х41х2,0 | Допускаемая нагрузка F [кН] Схема 2 | 2,00 | 1,00 | 0,71 | 0,42 |
| 0,4 | 0,6 | 0,8 | 1,0 | ||
| 41х62х2,5 | Допускаемая нагрузка F [кН] Схема 1-3 | 4,26 | 2,81 | 2,17 | 1,68 |
| 41х62х2,5 | Допускаемая нагрузка F [кН] Схема 2 | 2,18 | 1,39 | 1,09 | 0,77 |
Монтаж Консоль TCA 38x40
- Соединение — без сварки. Конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций.
- Форма отверстий в основании и профиле обеспечивает точную и удобную регулировку.
- Сантиметровая шкала обеспечивает быстроту и качество сборки монтажных систем.
- Возможность сборки и регулировки с двух сторон.
Преимущества Консоль TCA 38x40
- Повышенное качество сварных соединений и оптимизированное поперечное сечение профиля обеспечивают высокие физико-механические показатели по прочности на изгиб и прочности к тяговым усилиям;
- Наличие маркировочных рисок — сантиметровой шкалы обеспечивает быстроту и качество сборки монтажных систем, возможность сборки и регулировкис двух сторон;
- Геометрия сечения профиля адаптирована под крепежные элементы;
- Многофункциональные эксплуатационные возможности;
- Пазы в пяте консоли дают возможность регулировки её положения;
- Возможность применения в качестве опорной балки для монтажа вентиляционных каналов;
- Большая вариабельность в зависимости от длины профиля;
- Высокая долговечность и эстетический внешний вид изделия.
