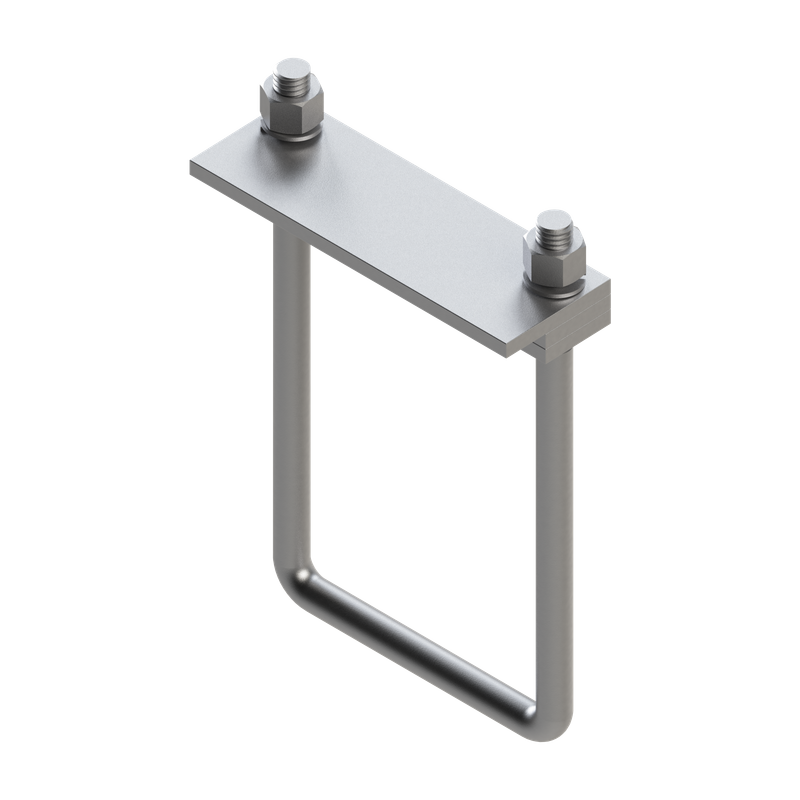

Зажим направляющий трубной опоры TСG 100х150 6F М12

Зажим направляющий трубной опоры TСG 100х150 6F М12

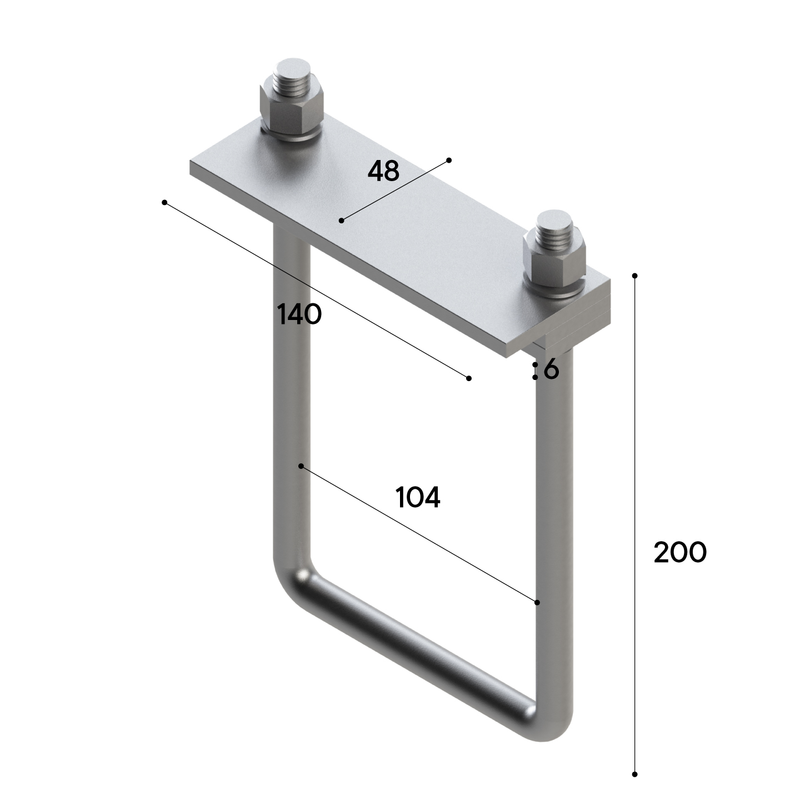

Чертеж Зажим направляющий трубной опоры TСG 100х150 6F М12

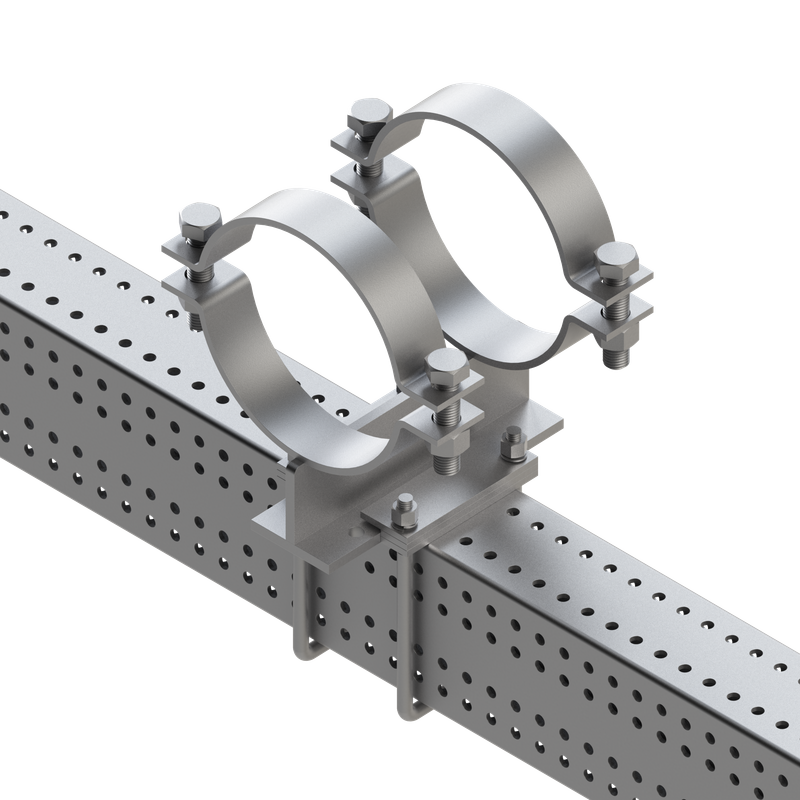

Применение Зажим направляющий трубной опоры TСG 100х150 6F М12

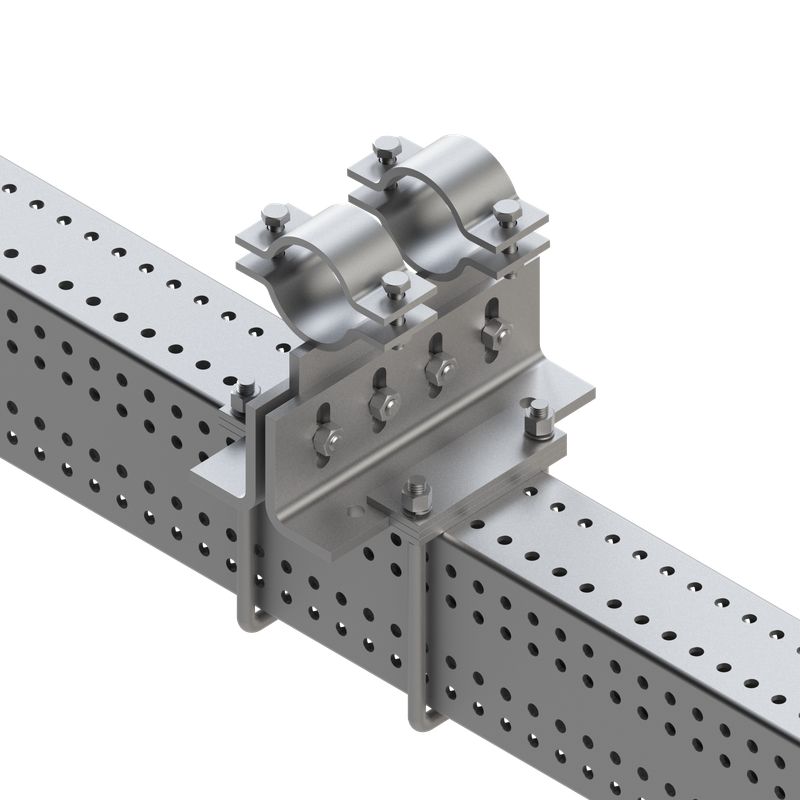

Применение Зажим направляющий трубной опоры TСG 100х150 6F М12

Зажим направляющий трубной опоры TСG 100х150 6F М12

Назначение:

Зажим направляющий трубной опоры используется для создания подвижных опор при креплении трубных опор к замкнутым профилям сечением 100х150 мм и металлическим балкам.

Материал:

Сталь СТ235JR (СТ3).
Гальваническое покрытие цинком/ Горячее цинкование (Hdg), не менее 55 мкм по ГОСТ 9.307-2021.

Преимущества:

Возможность полной регулировки;
Возможность свободного перемещения опоры трубной для монтажа труб в одном направлении;
Возможность свободного перемещения опоры трубной вдоль своей оси;
Разделительные пластины позволяют использовать зажим направляющий с трубными опорами, имеющими различные толщины;
Легко и быстро монтируемая монтажная система для высоких нагрузок в комбинации с трубными опорами;
Устойчивость к коррозии – горячеоцинкованное покрытие для защиты от влаги и химической коррозии.

Опорные пластины		Скоба
Длина/ширина, мм	Толщина, мм	Высота, мм	Резьба	Седло, мм	Вес, кг	Покрытие	Артикул
140x48; 140x30	6	200	М12	104	-		9417004
140x48; 140x30	6	200	М12	104	-	Hdg	9417026
